FDHM181 火栓按鈕為老款產品，僅有少量庫存，替代型號為：FDHM183。

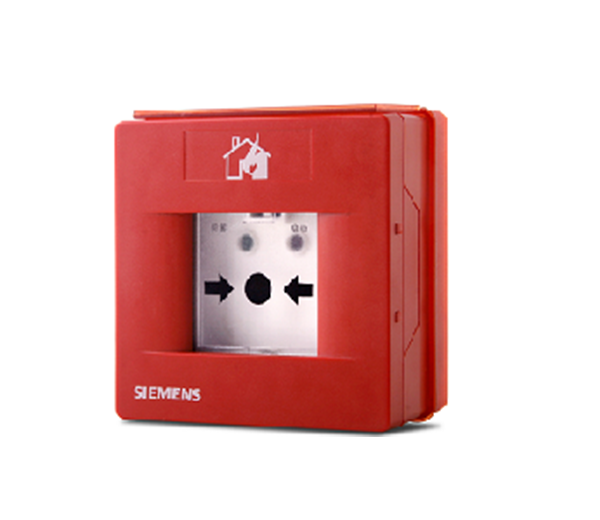

該消火栓按鈕用于當火災發生時按下操作面板，控制器發出啟動信號聯動消防水泵及其它設備。它由外殼和電子部件兩部分組成。

特點

滿足國家標準GB16806-2006 “消防聯動控制系統”
每個按鈕獨立編址，地址自動設定，無需編碼器設置或者撥碼開關
雙色LED可顯示啟動、測試及回答等狀態
通過FD18-Bus與控制器通訊
產品標簽上自帶可撕式編碼貼，方便工程調試

功能

按下操作面板直接啟動，消火栓按鈕內部的紅色LED指示燈亮；消防水泵啟動后，綠色LED指示燈亮
通過鑰匙復位操作面板，按鈕即可恢復到正常工作狀態（圖6）

應用

用于火警或滅火進程的立即手動啟動
安裝在消火栓就近處，具有防水功能，可用于潮濕環境
表面安裝和預埋方式安裝，位置需宜于接近
室內使用

安裝

準備工作

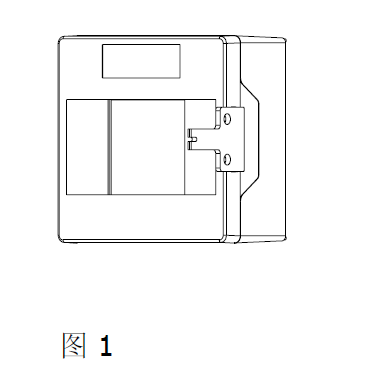

1. 取下鑰匙，打開盒蓋（見圖1）。將鑰匙保存在安全的地方。

2. 外殼固定。

3. 打通進線孔，將一字型螺絲刀對準進線孔與殼體的連接處，敲斷即可。

安裝

1. 將外殼安裝在距地1.3~1.5米的高度，且要表面平整的地方。

2. 將電纜通過進線孔穿進外殼。

3. 蓋上盒蓋。


接線

1. 用鑰匙打開盒蓋（見圖1）。

2. 按圖3所示將電線接到端子上。

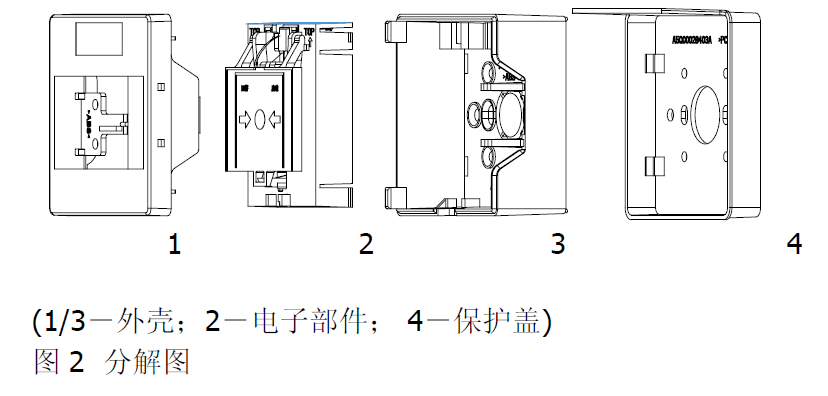

3. 將電子部件裝入外殼，使電子部件上的“TOP”標記與外殼上的“TOP”標記方向一致，將電子部件裝入外殼內，直到卡住為止。（見圖2）

4. 蓋上盒蓋。

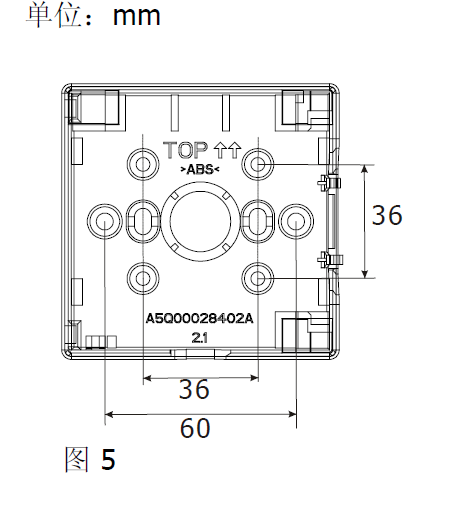

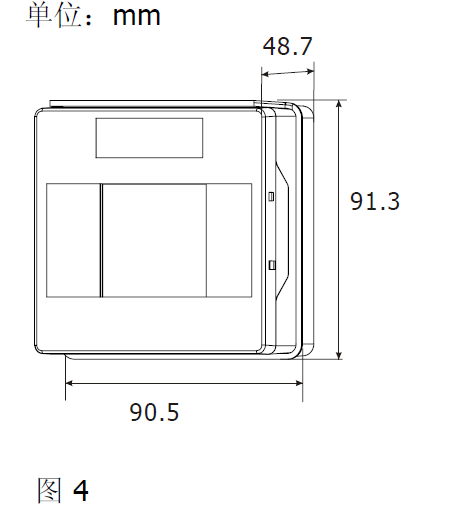

外圍尺寸

調試

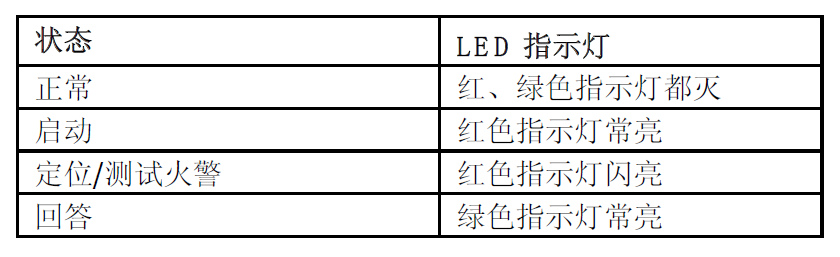

下表列出了指示燈所指示的不同狀態：

功能檢查
1. 將消火栓按鈕設為測試模式。
2. 按下操作面板，LED指示燈閃亮。

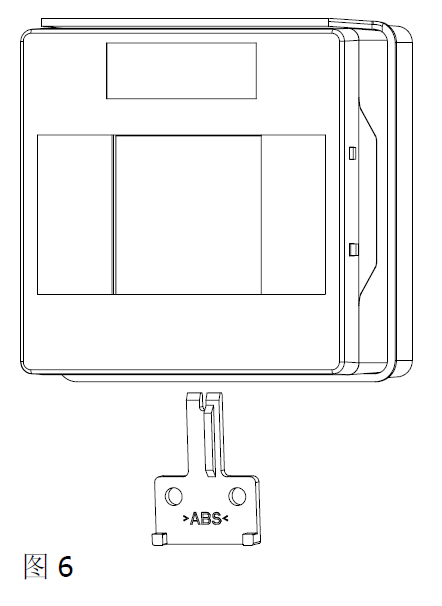

3. 如圖6所示將鑰匙從底部插入，使操作面板復位。
4. 拔掉鑰匙，將消火栓按鈕重新設回正常模式。
