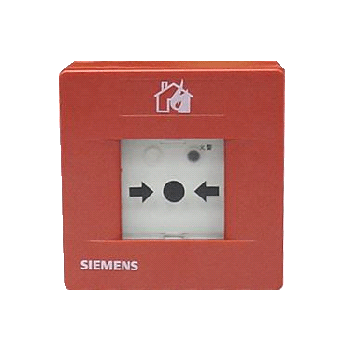

FDM228-CN手動火災報警按鈕
FDM228-CN 手動火災報警按鈕用于當火災發生時手動啟動報警。它由外殼和電子部件兩部分組成。滿足國家標準 GB19880-2005 “手動火災報警按鈕”。
- 工作電壓： 12 … 33 VDC
- 靜態電流： 0.2 mA
- 工作溫度： –25 ... +70 °C
- 貯存溫度： –30 ... +75 °C
- 濕度： ≤95 %
- 顏色： 紅，RAL3000
- 防護等級： IP44
- 重量： 0.135 kg
FDM228-CN 手動火災報警按鈕（以下簡稱手報）用于當火災發生時手動啟動報警。它由外殼和電子部件兩部分組成。
特點
● 滿足國家標準 GB19880-2005 “手動火災報警按鈕”
● 可復位下壓式操作面板，按下操作面板即報火警
● 采用自適應編址方式，不設編碼開關，避免人為造成差錯
● LED 可顯示報警及測試狀態
● 集成了短路隔離功能
● 通過 D-Bus 總線與控制器通訊
● 產品標簽上自帶可撕式編碼貼，方便工程調試
功能
● 按下操作面板直接報警
● 通過鑰匙復位操作面板，手報即可恢復到正常工作狀態
應用
● 用于火警或滅火進程的立即手動報警
● 室內使用
● 表面安裝和預埋方式安裝，位置需宜于接近
安裝
準備工作

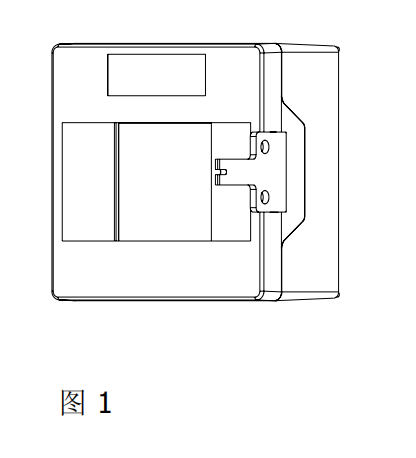

1. 取下鑰匙，打開盒蓋（見圖 1）。將鑰匙保存在安全的地方。
2. 將外殼固定。
3. 打通進線孔。
安裝
1. 將外殼安裝在距地 1.3~1.5 米的高度，且要表面平整的地方。
2. 將電纜通過進線孔穿進外殼。
3. 蓋上盒蓋。
接線
1. 用鑰匙打開盒蓋（見圖 1）。

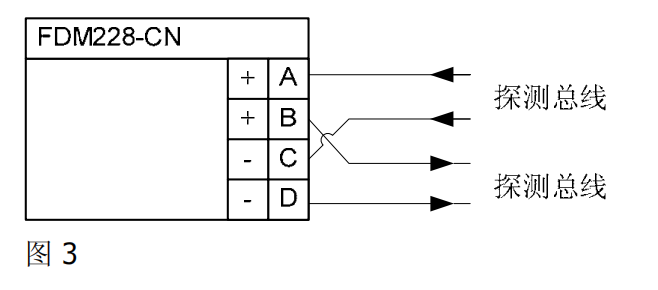

2. 按圖 3 所示將電線接到手報端子上。

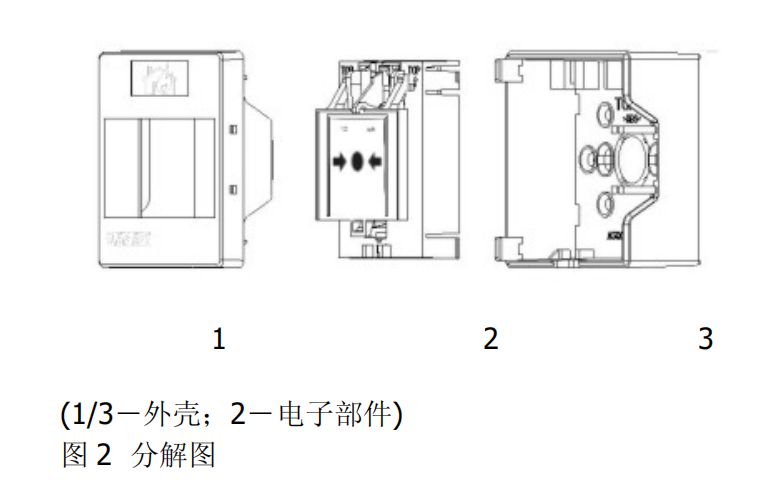

3. 將電子部件裝入外殼，使電子部件上的“TOP”標記與外殼上的“TOP”標記方向一致，將電子部件裝入外殼內，直到卡住為止。（見圖 2）
4. 蓋上盒蓋。

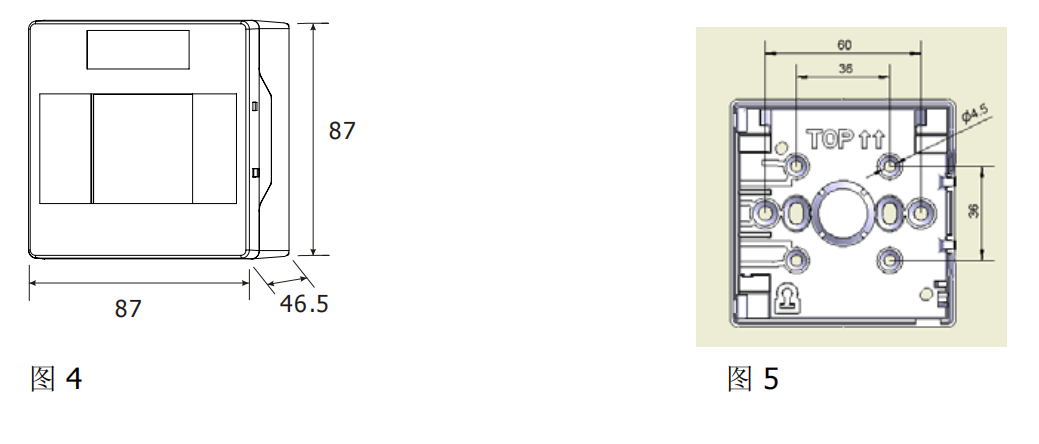

外圍尺寸（單位：mm）

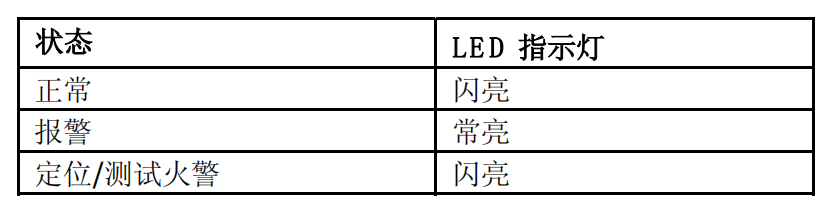

指示燈
功能檢查
1. 將手報設為測試模式。
2. 按下操作面板，LED 指示燈閃亮，表示手報工作正常。

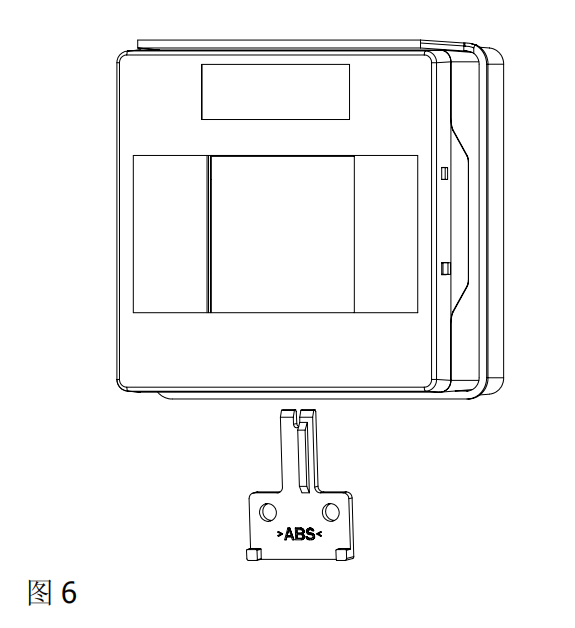

3. 如圖 6 所示將鑰匙從底部插入，使操作面板復位。
4. 拔掉鑰匙，將手報重新設為正常模式。
