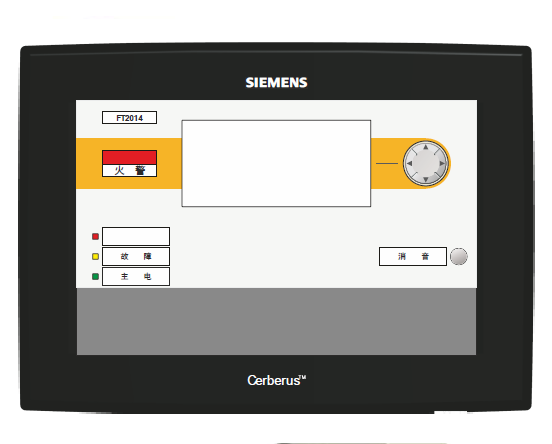

概述

FT2014-G3 火災顯示盤用來同步顯示與之關聯控制器的事件信息，且具有事件查詢及本地消音功能。

事件顯示

● LCD 液晶屏

● LED 指示燈

操作

● 查詢

● 消音

● 自檢

特點

● 小巧的操作顯示盤，用于FS720 火災探測系統中

● 超大背光液晶顯示屏

● 通過RS485 回路與控制器通訊（獨立編址）

● 外接24 VDC 電源

● 每條RS485 回路最多可連接32 臺火災顯示盤

● 外觀優雅精致

● 符合國標GB 17429-2011

應用

● 最多可顯示252 條火警/故障信息

● 事件顯示與控制器一致

● 通過查詢鍵可瀏覽所有顯示信息

● 發生火災/故障后，蜂鳴器可以手動消音

安裝

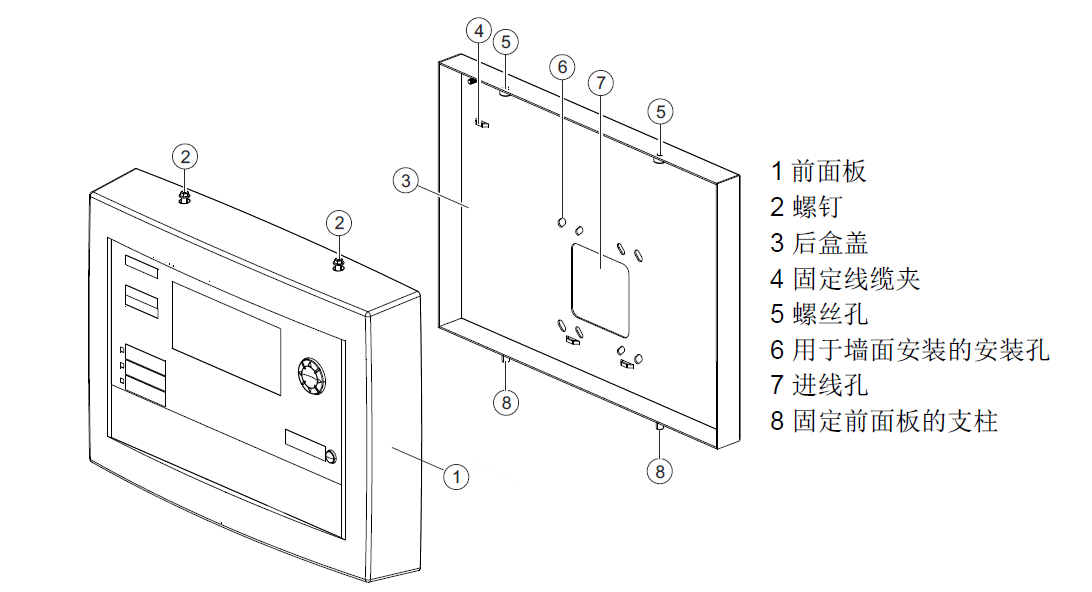

圖1 結構圖

安裝過程：

1.  松開前面板上部的 2 個螺釘（2），輕輕抬起前面板（1），再向上推，使其與后盒蓋（3）分離。

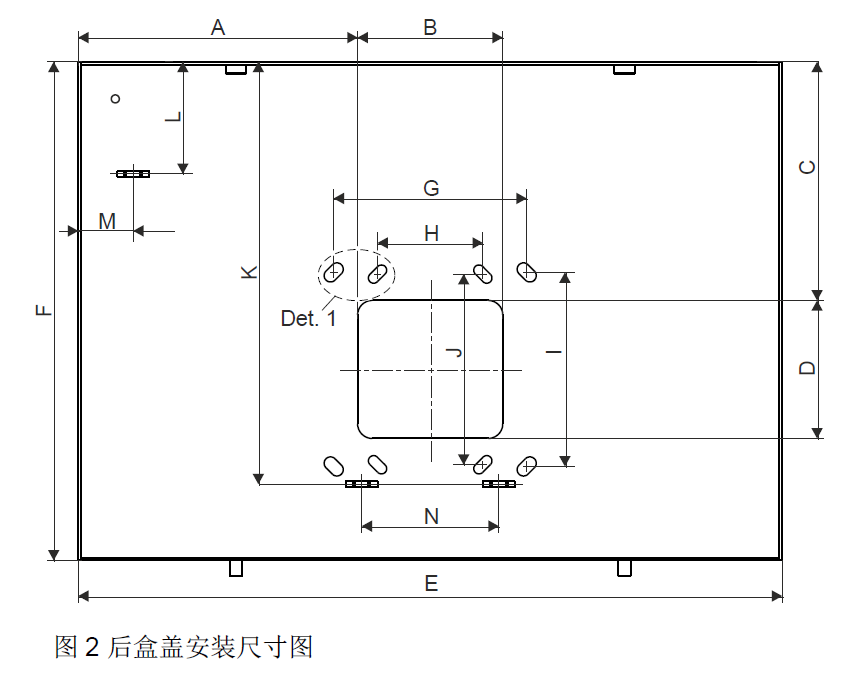

2.  確定后盒蓋安裝位置，以便線纜能夠正確地從進線孔（7）穿進后盒蓋。在墻上標出安裝孔（6）的位置標記。

3.  鉆孔，安裝膨脹螺栓，通過螺釘將后盒蓋固定在墻面上。

4.  根據接線圖，將線纜接到端子上。

5.  將線纜通過綁線帶固定在線纜夾（4）上。參考與步驟1 相反的順序將前面板安裝到后盒蓋上。

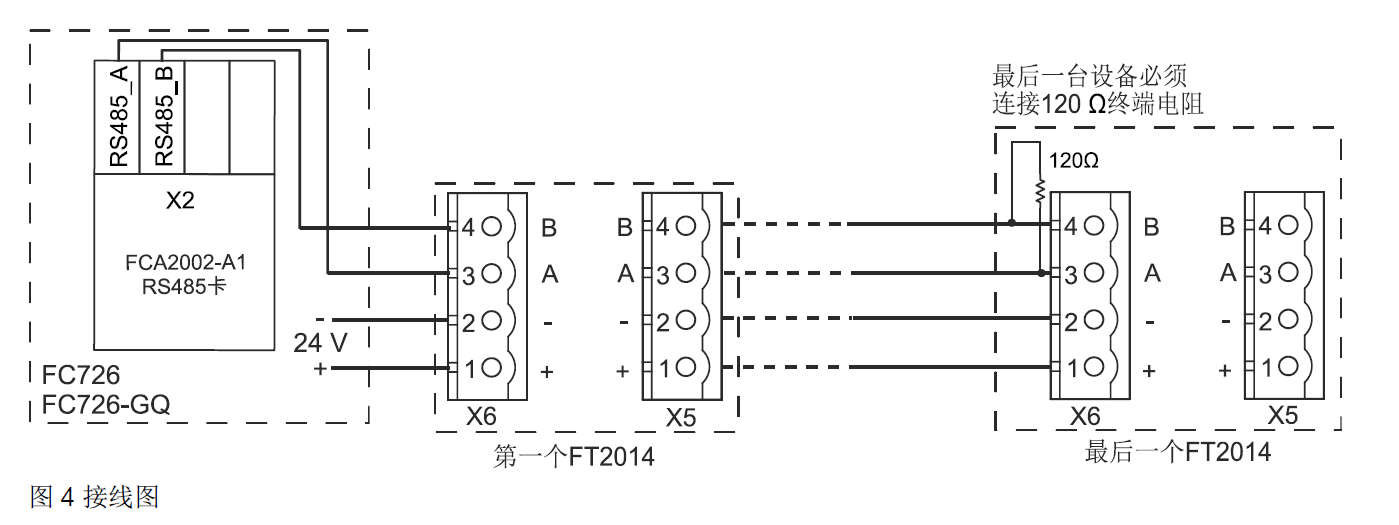

接線

撥碼開關

復位開關S2

● 重啟FT2014-G3 火災顯示盤。

● 查詢固件版本信息

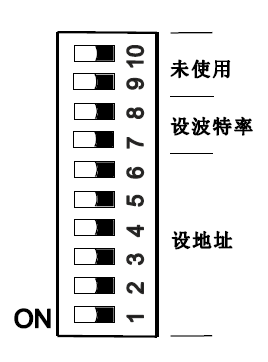

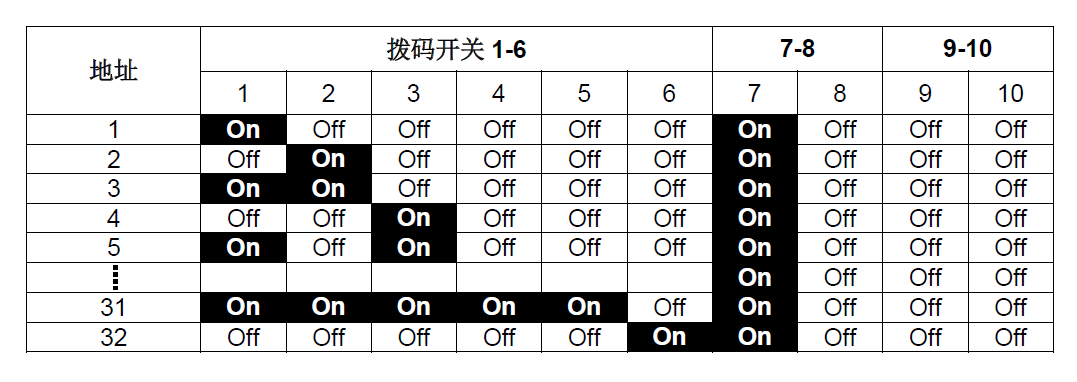

撥碼開關S1

● 1-6 位用于設置地址，7-8 位用于設置波特率，9-10 為未用。

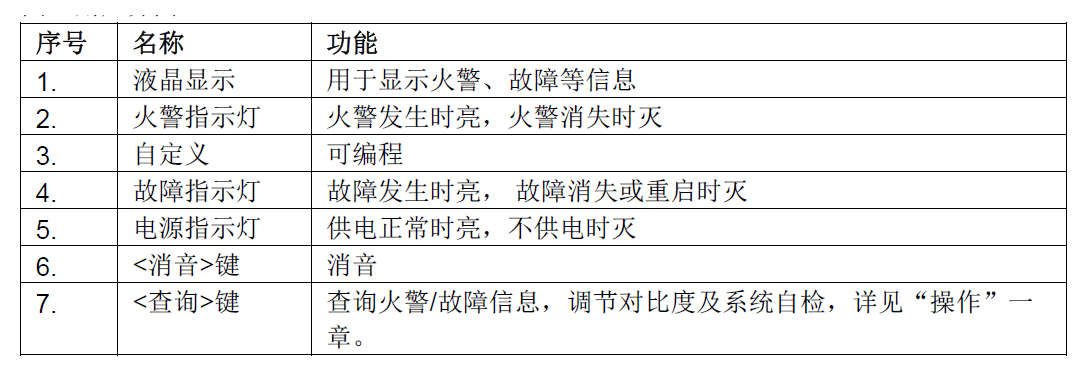

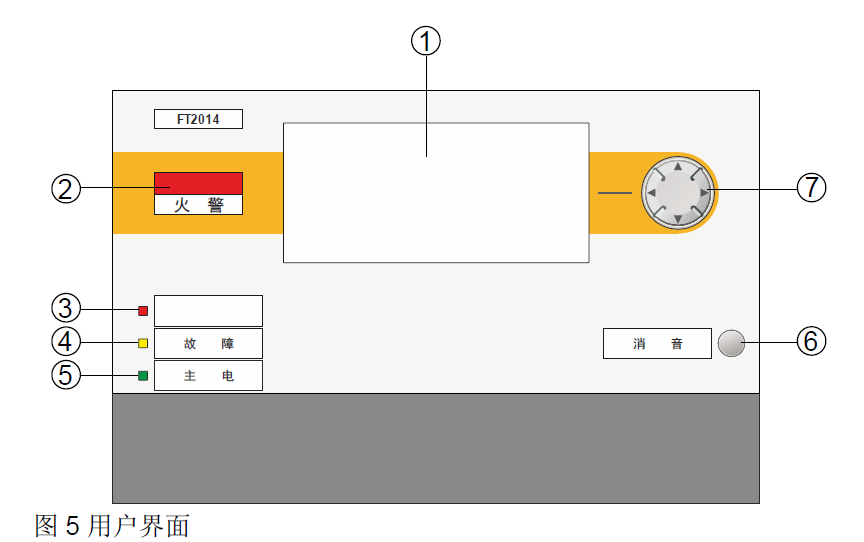

用戶界面

操作

FT2014-G3 分為兩個用戶等級：

● 用戶等級1，可以進行消音及查詢火警/故障信息

● 用戶等級1.，可以進行系統自檢及調節對比度（需要密碼）

查詢火警/故障信息

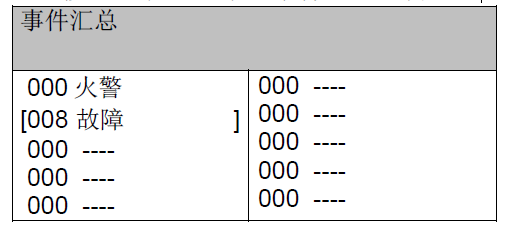

1、 按<?>鍵，顯示‘事件匯總’窗口。

2、 按<▲>/<▼>鍵，選擇需要查詢的事件類型，按<?>鍵確認。顯示所有已選事件類型的事件信息。可以按<▲>/<▼>鍵進行滾動查詢。

登錄/退出用戶等級

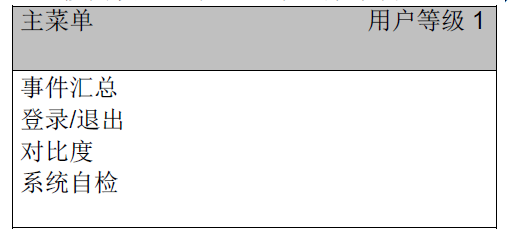

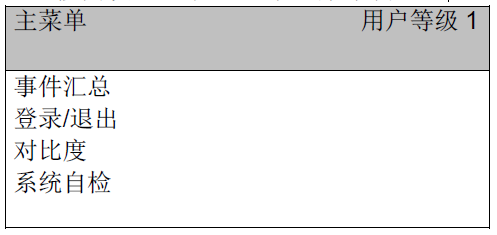

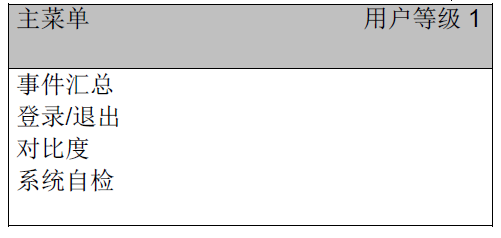

1、 按兩次<?>鍵，顯示主菜單窗口。

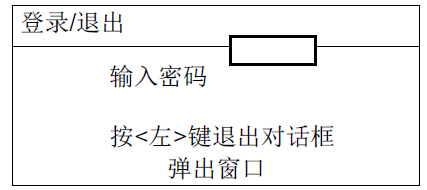

2、 按<▼>鍵，選擇‘登錄/退出’，按<?>鍵確認。顯示‘登錄/退出’窗口。

3、 輸入密碼。按<▲>鍵，顯示數字0-9，按<?>移動光標。密碼可以通過FXS7212 Engineering-tool進行更改。初始密碼為‘0000’。

4、 進入用戶等級1.。

如果需要從用戶等級1.退回到用戶等級1，進入‘登錄/退出’窗口，無須輸入密碼，按<?>鍵退出，即退回到用戶等級1?；蛘卟贿M行任何操作，等待30秒，系統會自動退回到用戶等級1。

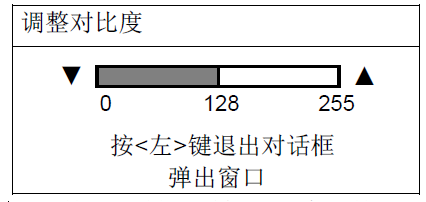

調節對比度

1、 按兩次<.>鍵，顯示主菜單窗口。

2、 按<▼>鍵，選擇‘對比度’，按<?>鍵確認。顯示‘調整對比度’窗口。

3、 按<▲>鍵，增加對比度，按<▼>鍵，降低對比度。

4、 按<?>鍵，退出。

系統自檢

1、 按兩次<?>鍵，顯示主菜單窗口。

2、 按<▼>鍵，選擇‘系統自檢’，按<?>鍵確認。

3、 系統開始自檢，所有指示燈亮，蜂鳴器響，顯示屏黑白交替閃爍一次。

系統完成自檢后，返回自檢前狀態。

顯示設置參數

1、 按PCB 板上的S2 開關，設備重啟。顯示屏上出現兩個齒輪形狀的圖標。

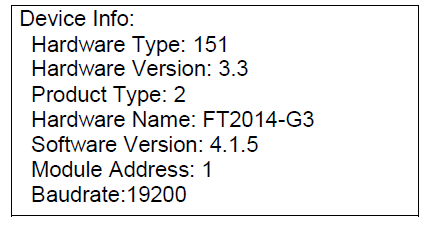

2、 按住<▼>鍵，顯示屏出現‘Device Info’窗口。瀏覽信息期間仍需按住<▼>鍵，直到瀏覽結束，松開<▼>鍵。

調試

如果FT2014-G3 是第一次與控制器連接，顯示4 個齒輪圖標。在此期間，進程條顯示數據正在進行交換。 除此之外，在啟動階段顯示“Creating Font…” , “Receiving Characters...” ,“Receiving Layout...” , “Receiving Transitions...”等信息，表示數據開始傳送。“接收字符”階段需要花費幾分鐘時間。

維護

● 每年對所有火災探測設備進行一次外觀檢查，嚴重污染和機械損壞的設備必須更換。

● 無論在何種環境下，使用12 年的設備需要予以更換。

● 產品報廢后請勿隨意丟棄，請依照《廢棄電器電子產品回收處理管理條例》等國家相關規定處置。

本產品的接線端子與機殼之間均無絕緣要求。

為保證產品安全性能、滿足CCCF 認證要求，請勿改裝該產品!

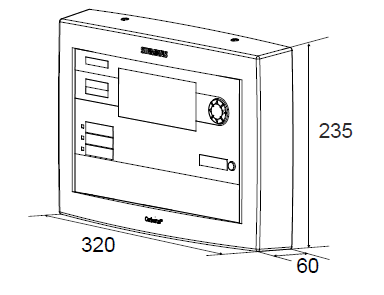

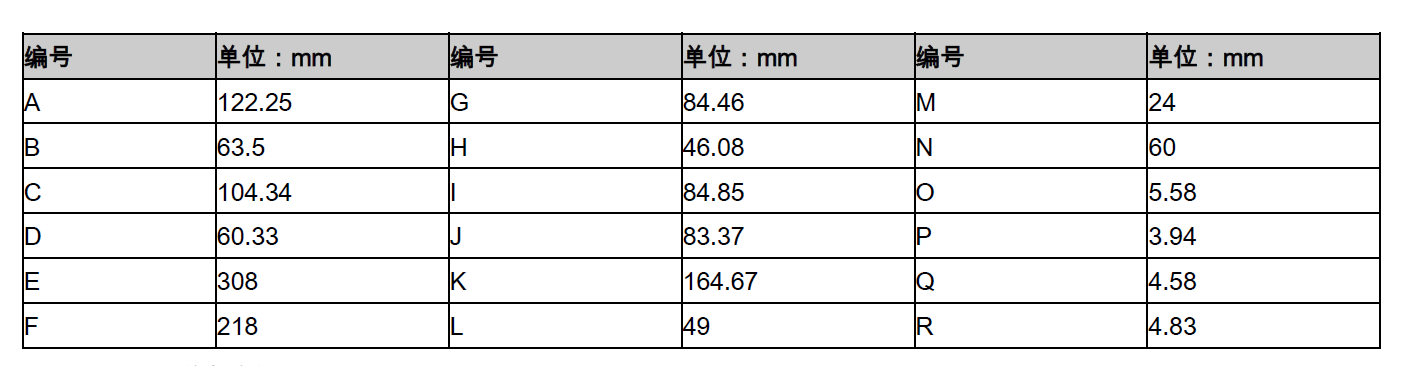

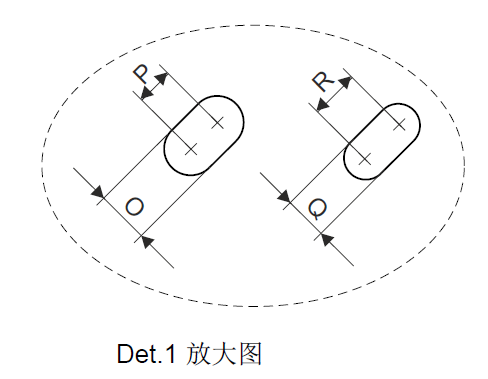

外形尺寸（單位：mm）
