概述
火災顯示盤在火災探測系統中是用來顯示及操作的部分，它具有以下功能：
事件顯示
● 火警
● 故障
操作
● 查詢信息
● 關閉蜂鳴器
火災顯示盤可與控制器同步顯示與之相關聯設備的文本信息。
特點
● 小巧的操作顯示盤，用于FC18火災探測系統中
● 超大背光液晶顯示屏（192X64），可手動調節對比度
● 通過CAN-Bus與控制器通訊 (獨立編址)
● 外接24 VDC電源
● 每臺控制器最多可連接32臺火災顯示盤
● 外觀優雅精致
功能
● 最多可顯示252條火警/故障信息
● 事件顯示與控制器一致
● 通過查詢鍵可瀏覽所有顯示信息
● 發生火災/故障后，蜂鳴器可以手動關閉
應用

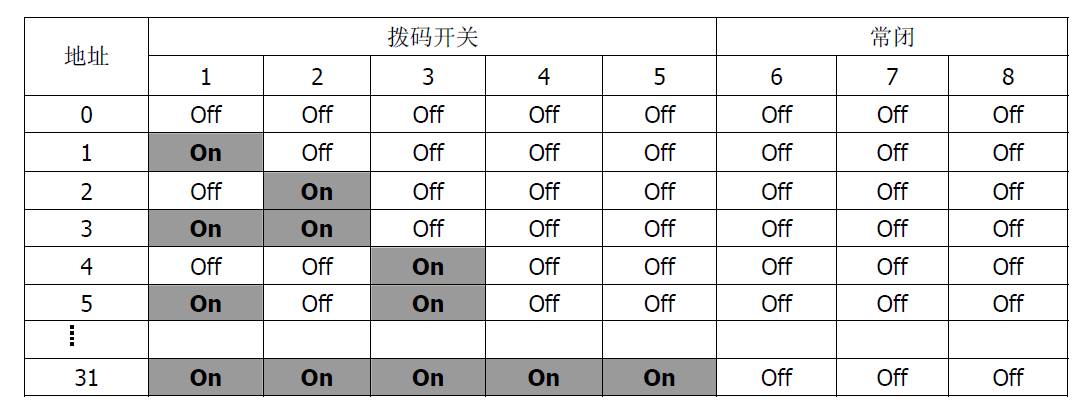

撥碼開關
8 位撥碼開關用于設定樓層顯示器地址，1-5位有效，代表0-31地址；6-8位為空閑。
安裝
安裝過程：
1. 將回路線和外接電源線通過進線孔穿進火災顯示盤。

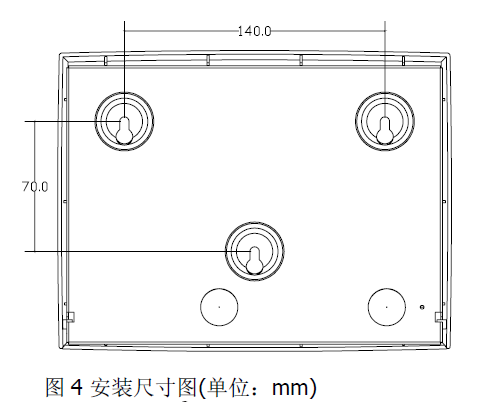

2. 在墻上平整表面標記出3個安裝孔位置，鉆孔，安裝膨脹螺栓并擰入螺釘，不要擰緊（圖4）。
3. 將火災顯示盤通過腰形孔懸掛于螺釘上。

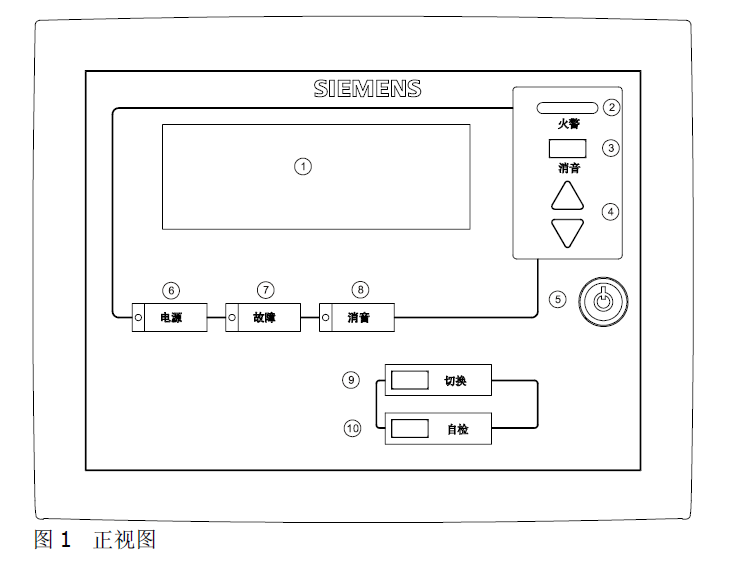

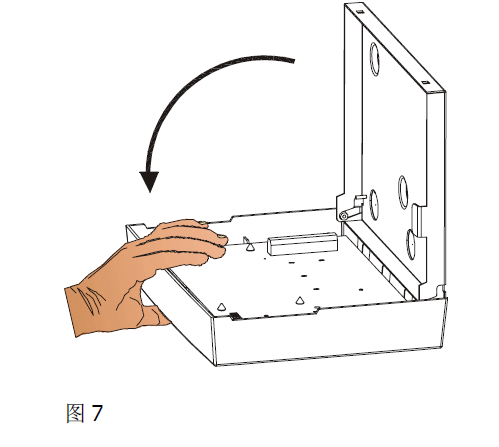

4. 將鎖置于打開位置，打開前面板（圖6/7），將螺釘擰緊。

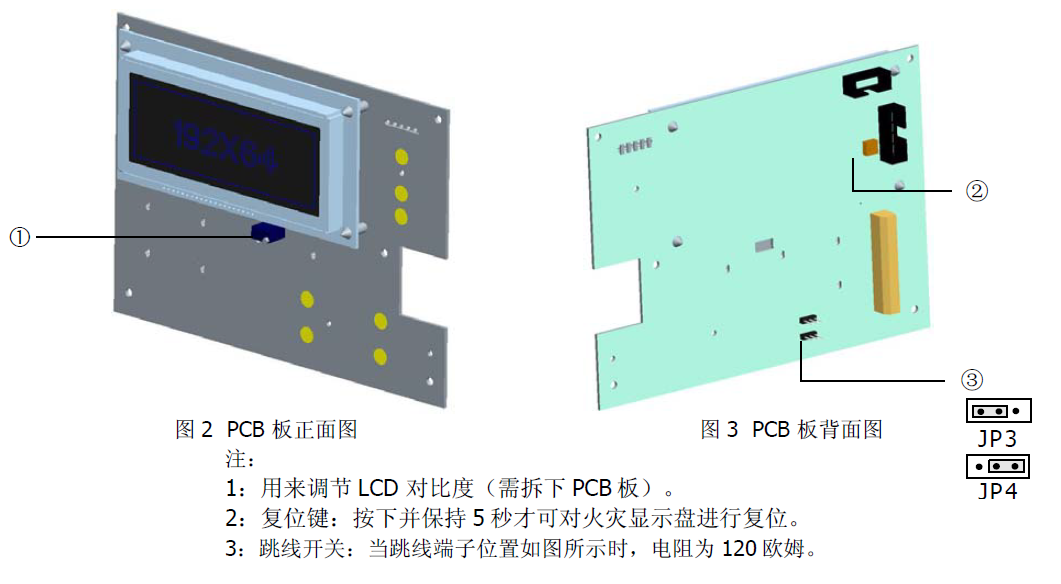

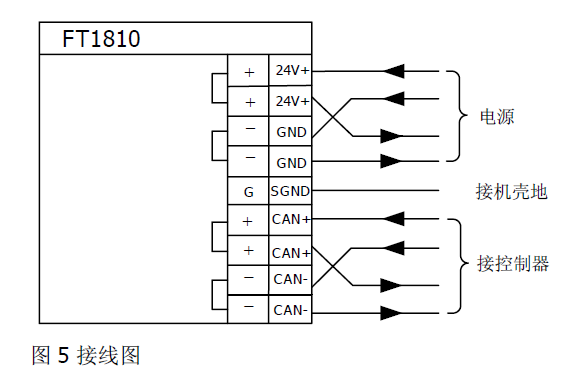

5. 按接線圖將電線接到端子上（圖5）。CAN總線末端設備需并聯120Ω電阻（可通過FT1810內部跳線完成，如圖3）。
6. 盒上前面板。
7. 用鑰匙鎖住，取下鑰匙，放于安全位置。

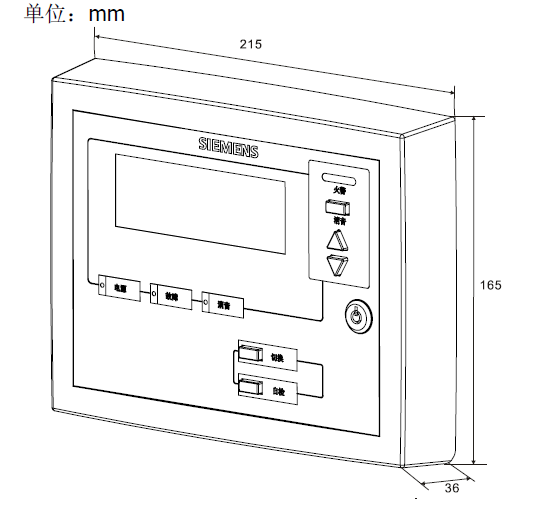

外形尺寸
