特點

●  滿足國家標準GB16806-2006“消防聯動控制系統”

●  1路可監視無源干接點輸入，1路可監視控制輸出（啟動時不監視）

●  LED指示燈顯示輸入/輸出狀態

●  內置短路隔離器

●  跳線開關控制是否監視輸出

●  輸出2A @24VDC

●  微處理器信號處理

●  通過D-Bus供電

●  通過D-Bus與控制器通訊（探測總線，獨立編址）

●  產品標簽上自帶可撕式編碼貼，方便工程調試

●  適用于干燥、粉塵或潮濕的環境

應用

輸入

通過輸入信號可監視無源干接點的狀態（如門是否關閉），輸入信號可配置為以下幾種工作方式：

●  狀態輸入或危險輸入

●  開路或開路/短路監視

●  當繼電器為下列狀態時輸入啟動：

   – 常閉觸點 NC斷開

   – 常開觸點 NO閉合

狀態輸入和危險輸入

危險輸入一旦啟動即觸發火警；狀態輸入一旦啟動即觸發狀態改變。

線路監視

監視輸入線路的“開路”或者“開路/短路”故障。為實現上述功能，須在輸入線路上連接終端電阻（圖7/8）。當輸入線路發生短路或開路時，向控制器發出故障信號。輸入信號應為無源信號。

輸出

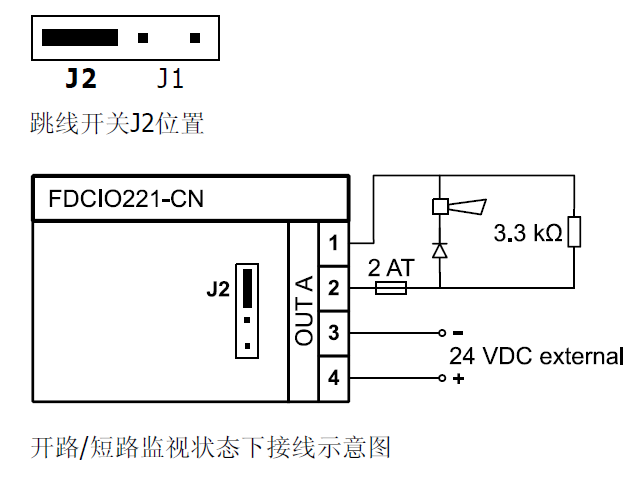

正常模式 (輸出監視)

- 用于外部設備控制 (如啟動信號傳感器)。

- 需外接24VDC 電源。

- 在非啟動狀態下，輸出線路開路/短路監視。此功能可通過控制器配置及進行切換。

- 跳線開關必須接到J2 位置。

配置

在正常模式下，控制輸出有下列幾種配置方式：

●  啟動后，輸出狀態：

   – 保持啟動狀態不變。

   – 啟動狀態僅保持一段時間。時間長短可以通過設置脈沖時間進行改變。

●  故障保護方式：當D-Bus回路失去電壓時或在降級模式（如CPU失效）下，故障保護功能將會按照預定程序來控制故障發生后輸出的狀態：

   – 保持和故障前狀態一樣

   – 保持啟動狀態

   – 保持停止狀態

●  輸出是否監視

逆向模式(輸出不監視)

- 用于外部設備控制 (如關門)。

- 需外接24VDC 電源。

- 輸出線路開路/短路不監視。

- 跳線開關必須接到J2 位置。

在非啟動狀態，保持向輸出提供24VDC電源，可以使門保持開門狀態。當輸出變為啟動狀態，輸出置為“斷開”（不再提供24VDC電源），則門關閉。

備注：在這個例子中，如果有回路故障（斷路、開路）或外部電源故障，不能提供24VDC電源，門應是關閉的。

配置

在逆向模式下，控制輸出有下列幾種配置方式：

●  啟動后，輸出狀態：

   – 保持啟動狀態不變。

   – 啟動狀態僅保持一段時間。時間長短可以通過設置脈沖時間進行改變。

●  故障保護方式：當D-Bus回路失去電壓時或在降級模式（CPU失效）下，故障保護功能將會按照預定程序來控制故障發生后輸出的狀態：

   – 保持和故障前狀態一樣

   – 保持啟動狀態

   – 保持停止狀態

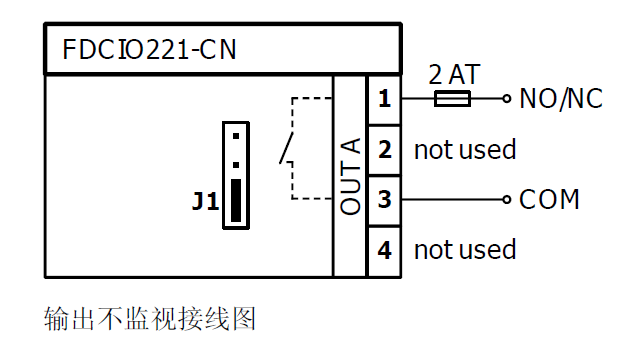

無源干接點輸出 (輸出不監視)

-  用于控制輸出 (如關門)。

-  輸出不監視。

- 無需外接24VDC電源。

-  跳線開關必須接到J1位置。

配置

當輸出為無源輸出時，有下列幾種配置方式：

●  下列情況輸出啟動:

   ? 閉合(常開觸點 NO)

   ? 斷開(常閉觸點 NC)

●  啟動后，輸出保持：

   ? 保持啟動狀態不變。

   ? 啟動狀態僅保持一段時間。時間長短可以通過設置脈沖時間進行改變。

●  故障保護方式：當D-Bus回路失去電壓時或在降級模式（CPU失效）下，故障保護功能將會按照預定程序來控制故障發生后輸出的狀態：

   ? 保持和故障前狀態一樣

   ? 保持啟動狀態

   ? 保持停止狀態

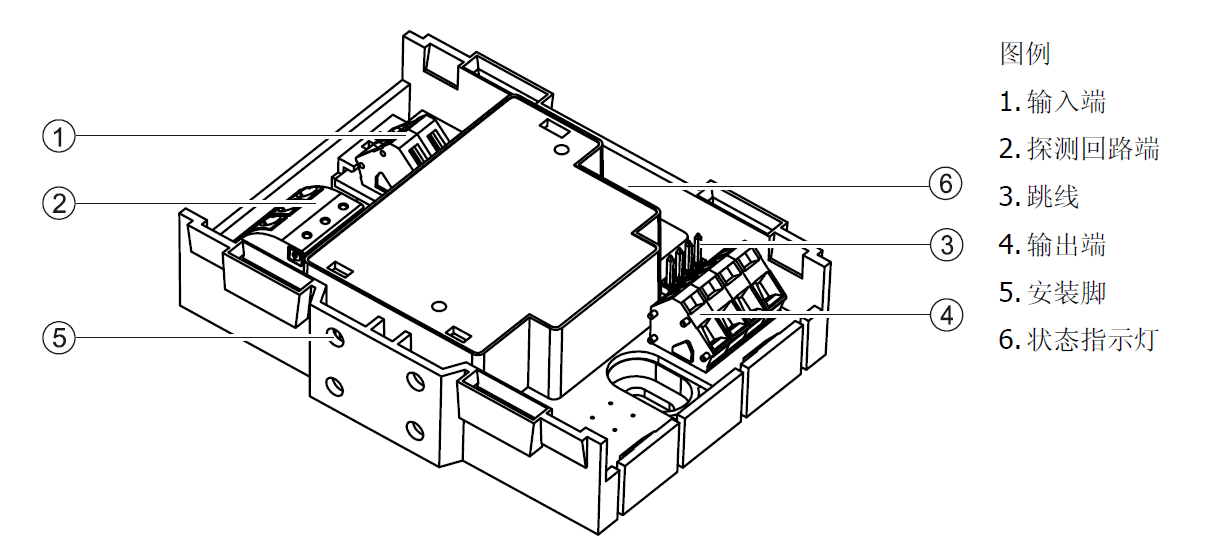

結構

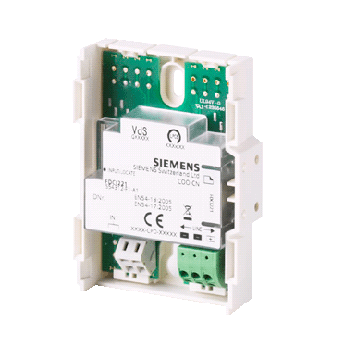

模塊包含底座、印刷電路板和上面板。印刷電路板上配有LED指示燈，用來指示輸入/輸出的狀態。印刷電路板的上面板為透明，使得LED指示燈的狀態隨時可見。

為保護模塊不受環境因素侵害，保護盒FDCH221可供安裝選擇。

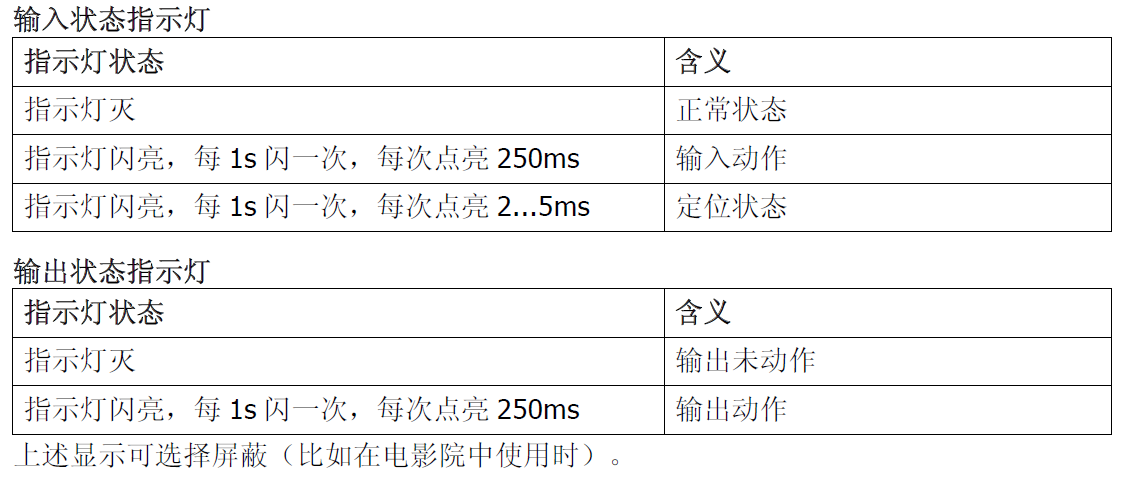

LED 指示燈

下表列出指示燈工作狀態及含義。

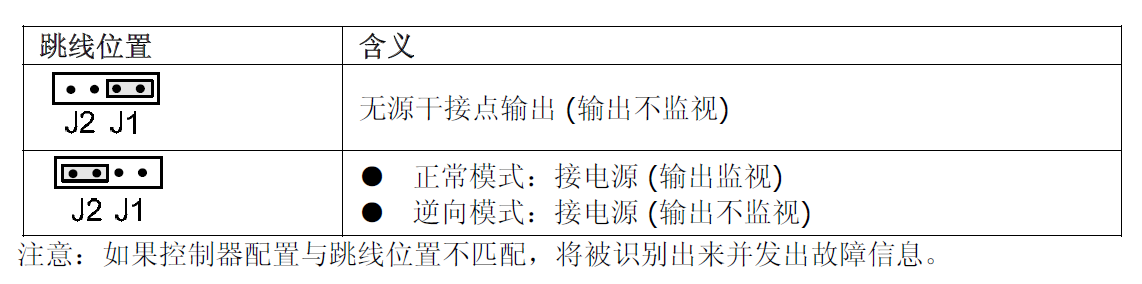

跳線

安裝

準備工作

安裝過程取決于安裝地點和安裝方式。

電壓!安裝期間，不能通電。

1. 確定安裝地點：

  –安裝在控制器或開關柜外面：使用FDCH221保護盒。

  –安裝在控制器或開關柜內部：導軌安裝或直接表面安裝。

2. 確定安裝方式：

   –表面安裝 (圖 1)

   –導軌安裝 (圖 2)

   –保護盒FDCH221安裝(圖 3)

表面安裝

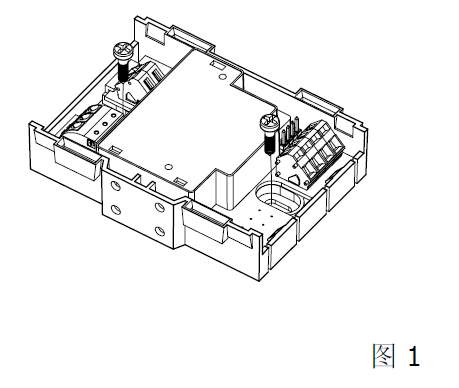

1. 將模塊放置在平整表面 (圖 1)。

2. 用兩顆螺釘（M4）將其固定。安裝孔距離：63.5±1.0mm。

導軌安裝

1. 將兩個安裝腳插入模塊 。

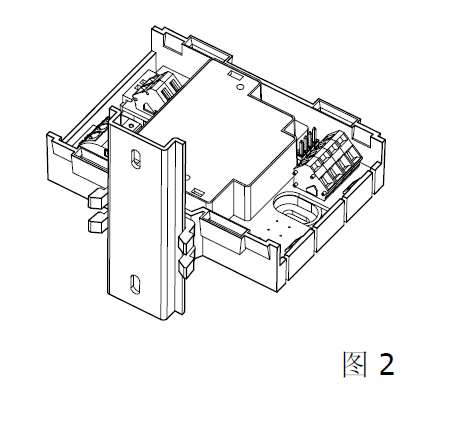

2. 將模塊和安裝腳按壓到導軌上，直至頂緊(圖 2)。

保護盒安裝

1.  打開盒蓋 (圖 6)。

2.  確定并打通進線孔。

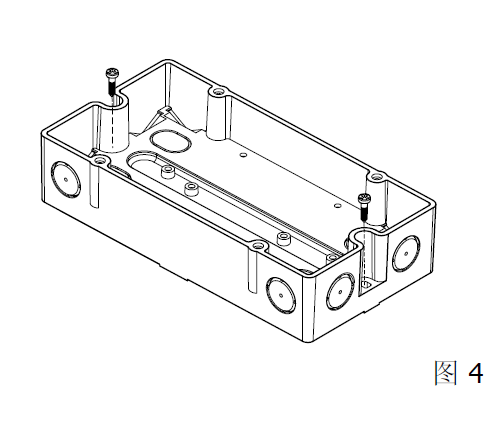

3.  使用兩顆螺釘（M4）將其固定在平整表面 (圖 4)。安裝孔距離：182.0±1.0mm。

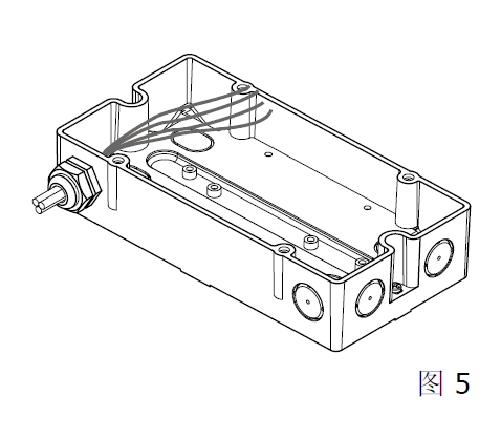

4.  將電纜通過電纜套管引入并固定在保護盒內 (圖 5)。

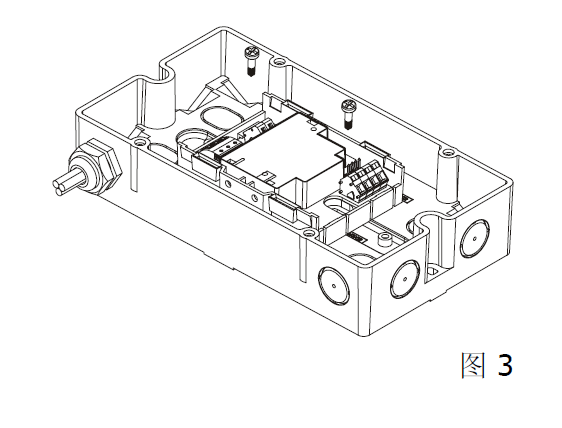

5.  使用兩顆 M3 x 12 螺釘將模塊固定在保護盒內 (圖 3)。

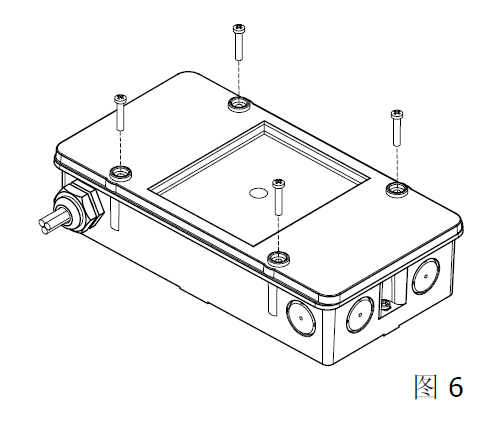

6.  插入密封條，用螺釘將盒蓋擰緊(圖 6)。

接線

連接 D-Bus回路/二極管時，注意正負極性。

每個端子只能接一根電線。

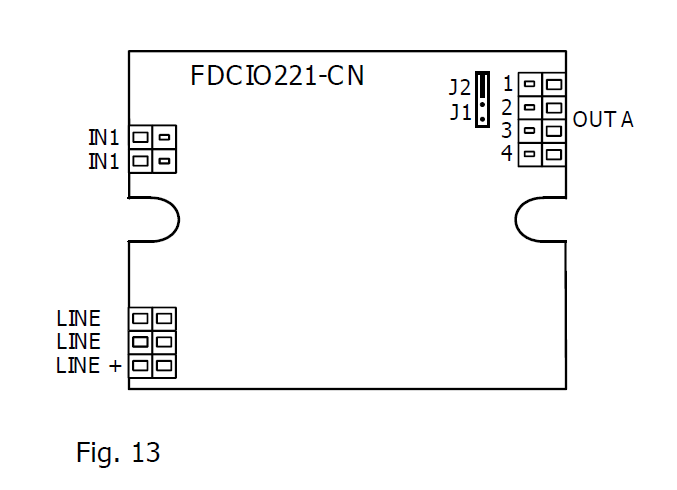

1.  參照接線圖將電纜接入端子（圖13）。

    具體接線參考下列數據：

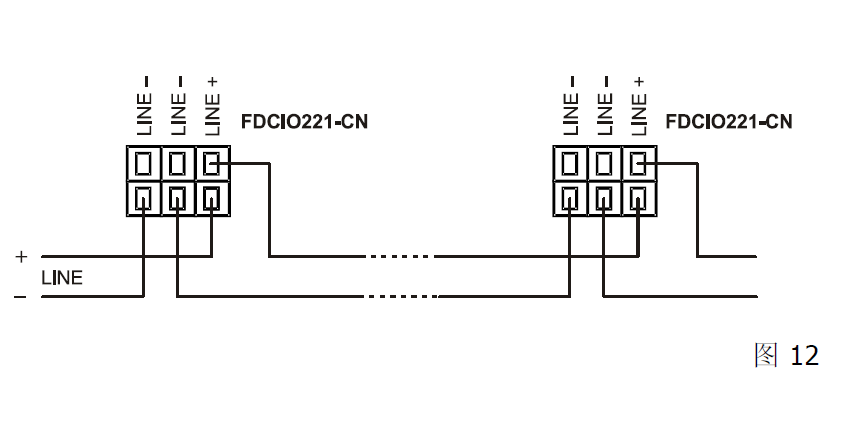

    – 探測總線：圖12

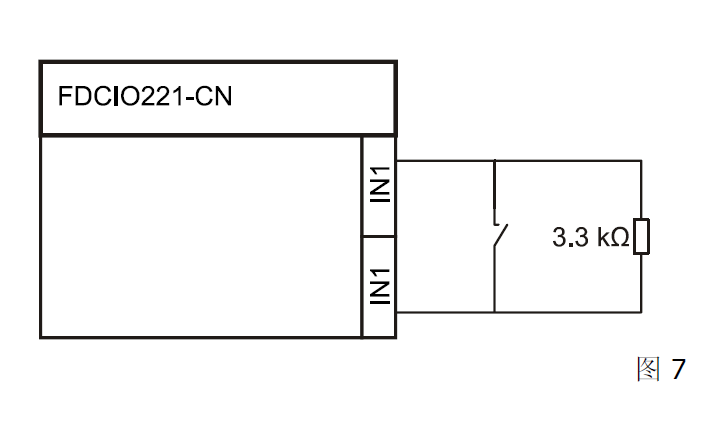

    – 開路監視：圖7

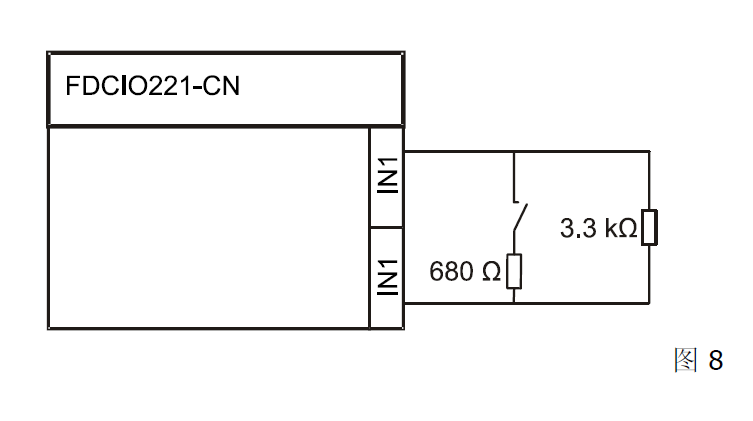

    – 開路/短路監視：圖8

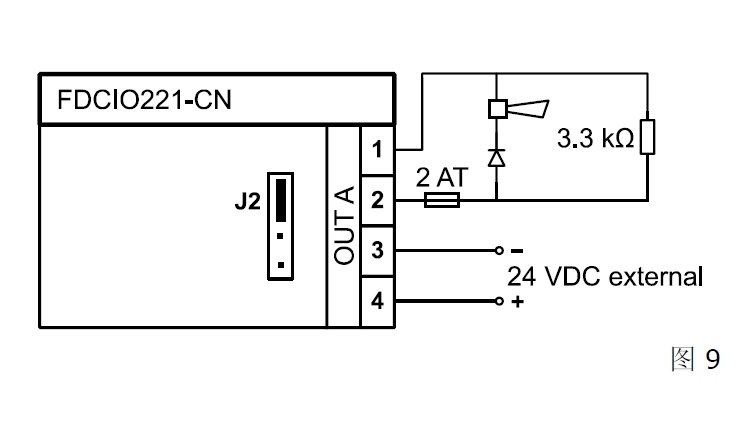

    – 輸出“正常模式”：圖9

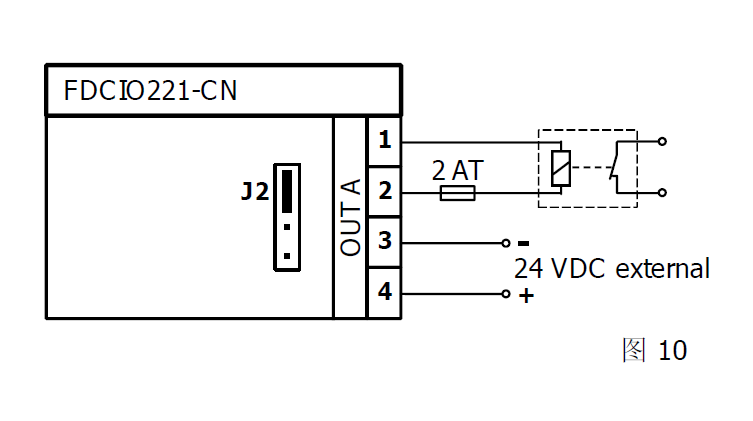

    – 輸出“逆向模式”：圖10

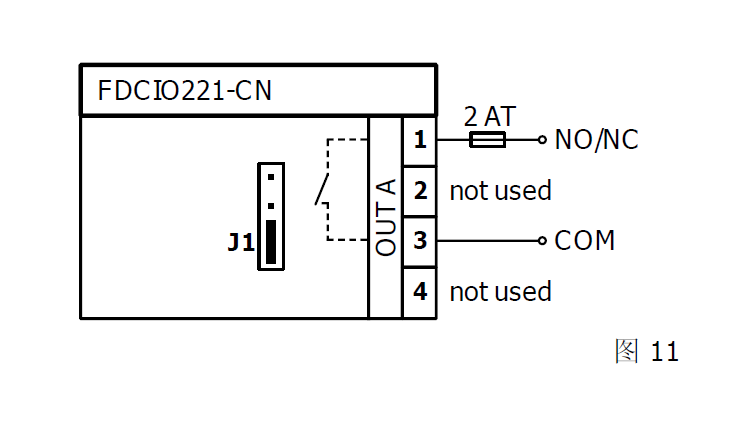

    – 干接點輸出（不監視）：圖11

    – 24VDC電源：圖9/圖10

2.  如果探測回路使用屏蔽電纜，將屏蔽線接入DBZ1190-AB 接線端子。屏蔽線不能接觸盒內任何其它地電勢或金屬部件。

3.  連接終端電阻 (圖 7 和圖 8)。終端電阻隨產品發貨。

4.  根據輸出方式，進行J1/J2跳線 (圖9、圖10 和圖11)。

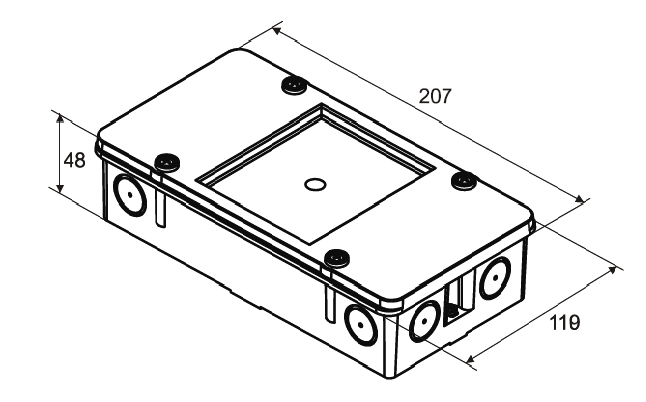

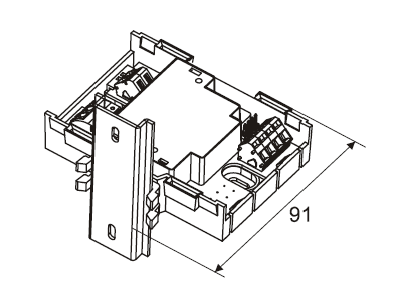

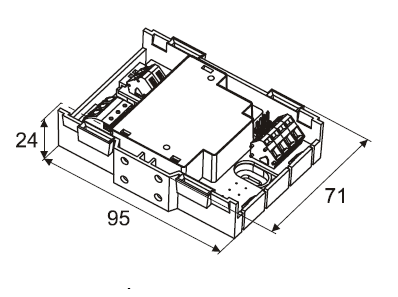

外形尺寸

單位：mm
