概述

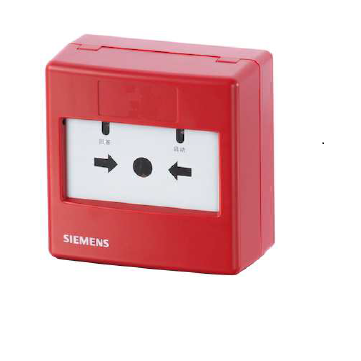

該消火栓按鈕用于當火災發生時按下操作面板，控制器發出啟動信號聯動消防水泵及其它設備。它由消火栓按鈕和底座兩部分組成。

特點

● 滿足國家標準GB16806-2006 《消防聯動控制系統》

● 每個按鈕獨立編址，地址自動設定，無需編碼器設置或者撥碼開關

● 兩個LED 可顯示正常、啟動、定位及回答等狀態

● 通過C-NET 與控制器（FC720-CN 系列/ FS1120 系列）通訊

● 產品標簽上自帶可撕式編碼貼，方便工程調試

功能

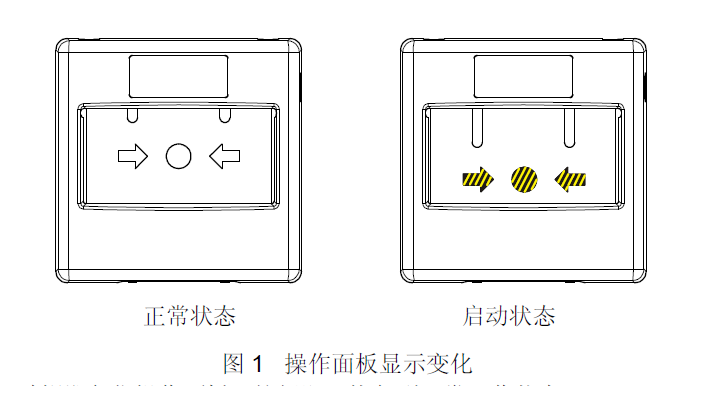

● 按下操作面板直接啟動，操作面板顯示變化（見圖1）。消火栓按鈕內部的紅色LED指示燈亮；消防水泵啟動后，綠色LED 指示燈亮

● 通過鑰匙復位操作面板，按鈕即可恢復到正常工作狀態

應用

● 用于火警的立即手動啟動

● 安裝在消火栓就近處，具有防水功能，可用于潮濕環境

● 表面安裝和嵌入式安裝，位置需宜于接近

● 室內使用

結構

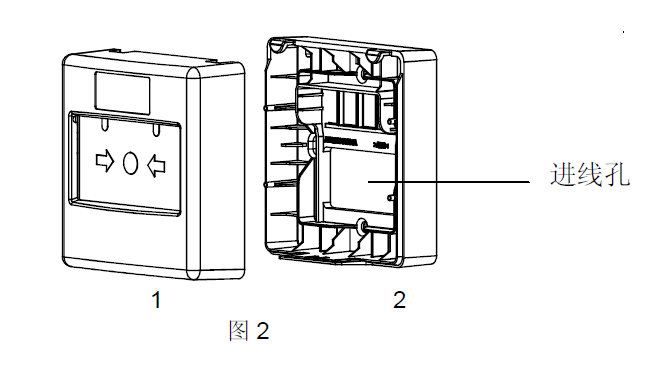

FDHM230-CN 由消火栓按鈕（1）和底座（2）兩部分構成。

安裝

準備工作

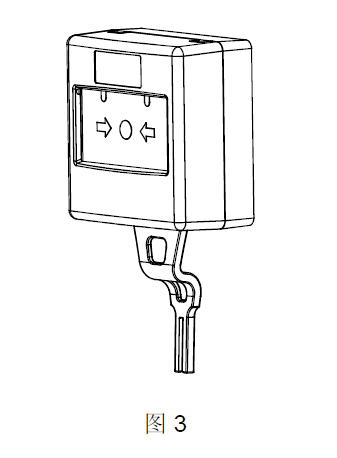

1. 用鑰匙分開底座（見圖3）。將鑰匙保存在安全的地方。

2. 將底座固定。

安裝

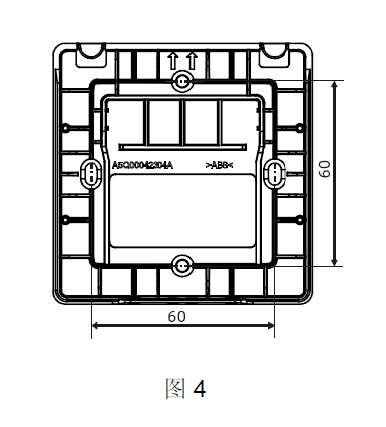

1. 將底座安裝在距地1.3~1.5 米的高度，或消火栓箱內明顯易操作，且要表面平整的地方（見圖4）。

2. 將電纜通過進線孔穿進底座。

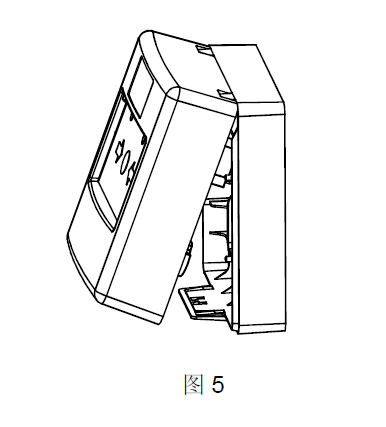

3. 蓋上消火栓按鈕（見圖5）。

接線

1. 用鑰匙分開底座（見圖3）。

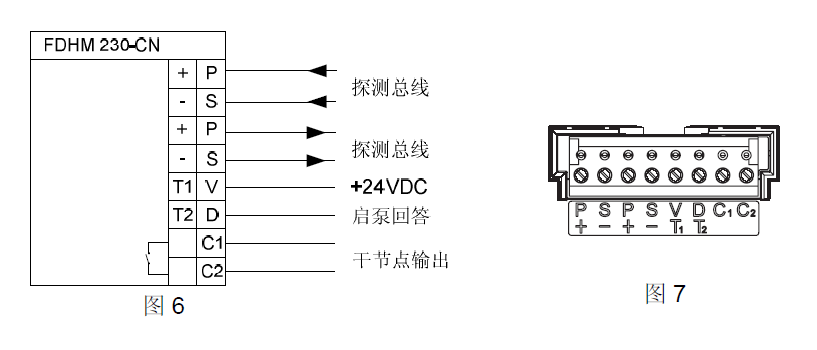

2. 按圖6/7 所示將電線接到端子上。

3. 蓋上消火栓按鈕（見圖5）。

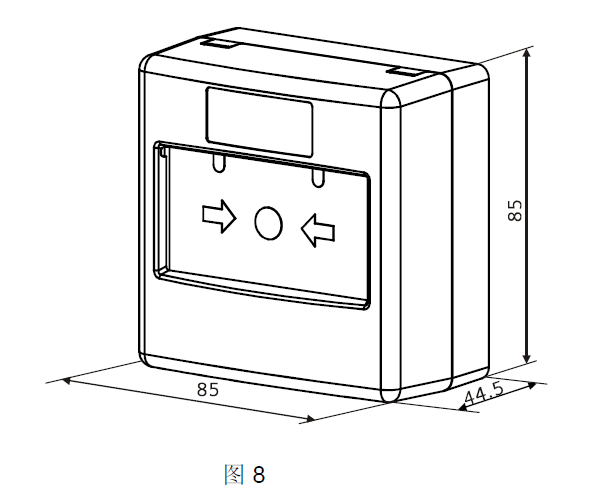

外圍尺寸（單位：mm）

調試

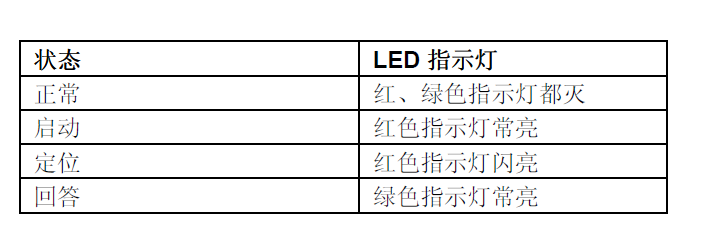

下表列出了指示燈所指示的不同狀態：

● 功能檢查

1. 將消火栓按鈕所在回路設為測試模式。

2. 按下操作面板，紅色LED 指示燈亮。

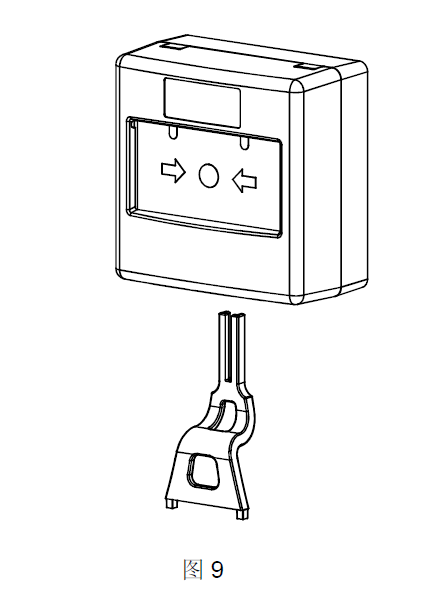

3. 如圖9 所示將鑰匙從底部插入，使操作面板復位。

4. 拔掉鑰匙，將消火栓按鈕重新設回正常模式。
