概述

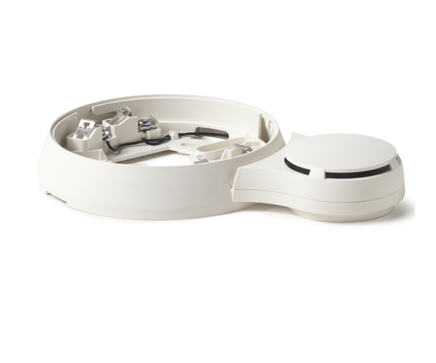

DBS722-CN 蜂鳴器底座在編址火災報警系統中用于聲音報警，共有11種音調可供選擇，2種啟動級別可供設置。

特點

● 通過探測回路供電，無需外接24VDC

● 通過探測回路與控制器通訊

● 支持現場編程，啟動蜂鳴器

● 兼容探測器OH720-CN、OP720-CN、HI720-CN

● 同一回路上的蜂鳴器底座聲音可保持同步

● 超低功耗，節能環保

● 加大進線孔方便進線

● 采用環保安全材料

結構

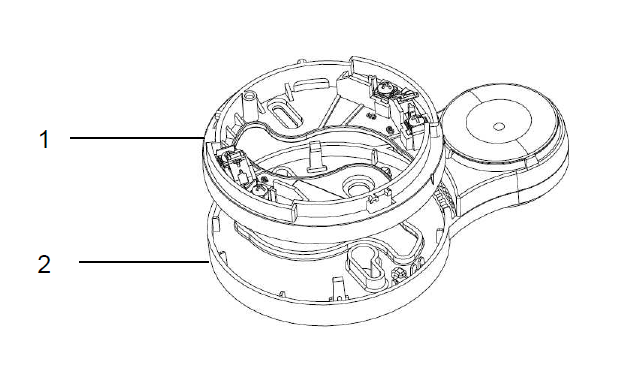

DBS722-CN 蜂鳴器底座由兩部分組成，通用探測器底座（1）和蜂鳴器基座（2）。

安裝

蜂鳴器底座直接安裝在天花板上。進線孔與普通底座一致。

1. 將導線穿入底座。

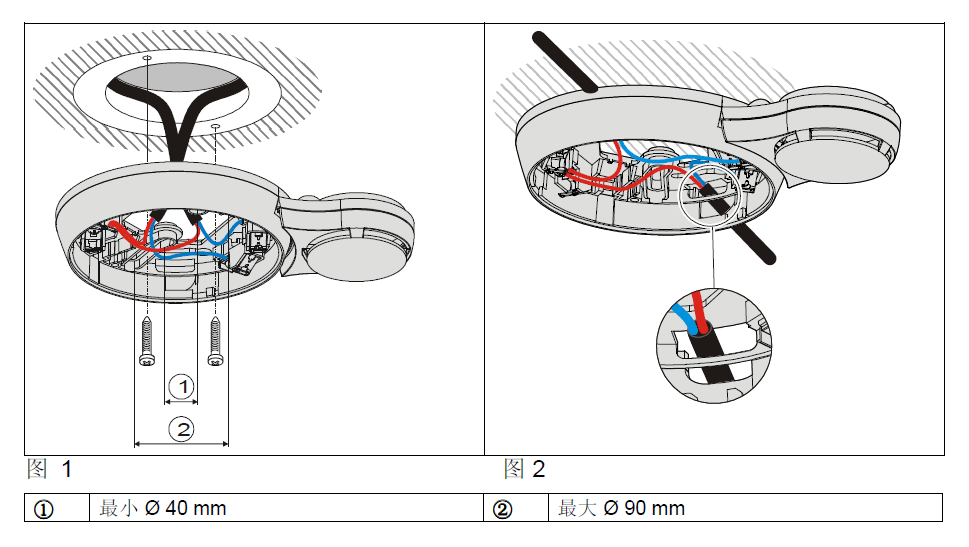

2. 參考圖1/圖2，用兩顆螺釘將底座固定在天花板上，孔距：40mm - 90mm。

當蜂鳴器基座與通用底座分離時，可采用以下方法將其重新組合：

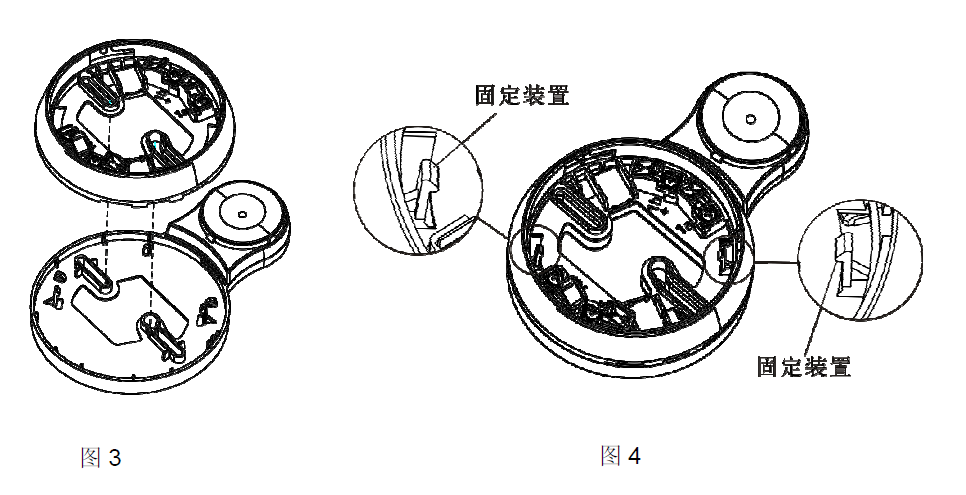

1． 將通用底座安裝孔與蜂鳴器基座安裝孔對齊（圖3）。

2． 將通用底座按入蜂鳴器基座，直至兩個固定裝置將其緊緊固定住（圖4）。

接線

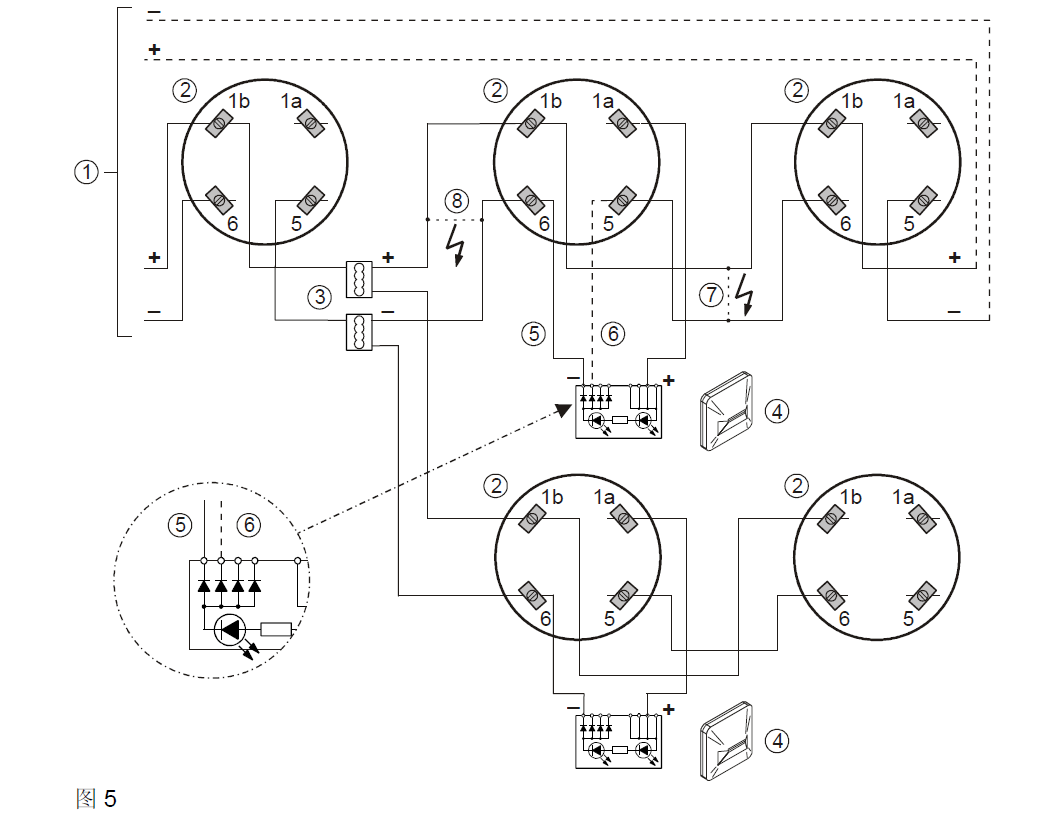

圖例

1 控制器

2 探測器底座 DBS722-CN

3 接線端子 DBZ1190-XX

4 外部門燈

5 電纜 –E_AI6

6 電纜 –E_AI5 (可選)

7 短路 (故障)

8 短路 (故障)

提示

● 如果使用屏蔽電纜連接外部門燈，屏蔽線必須接到探測總線上的屏蔽線上。

● 當接線圖中位置7 的位置發生短路故障時，外部門燈仍能正常工作。外部門燈由電纜–E_AI6 供電。

當接線圖中位置8 的位置發生短路故障時，外部門燈不能再動作。

作為可選項，外部門燈也可以使用電纜 –E_AI5 連接。在這種情況下，當接線圖中位置8 的位置發生短路故障時，外部門燈也可正常報警。這樣就保證了外部門燈無論在位置7 或位置8 的位置短路都能正常工作。

可選項適用于環線和支線。

附件

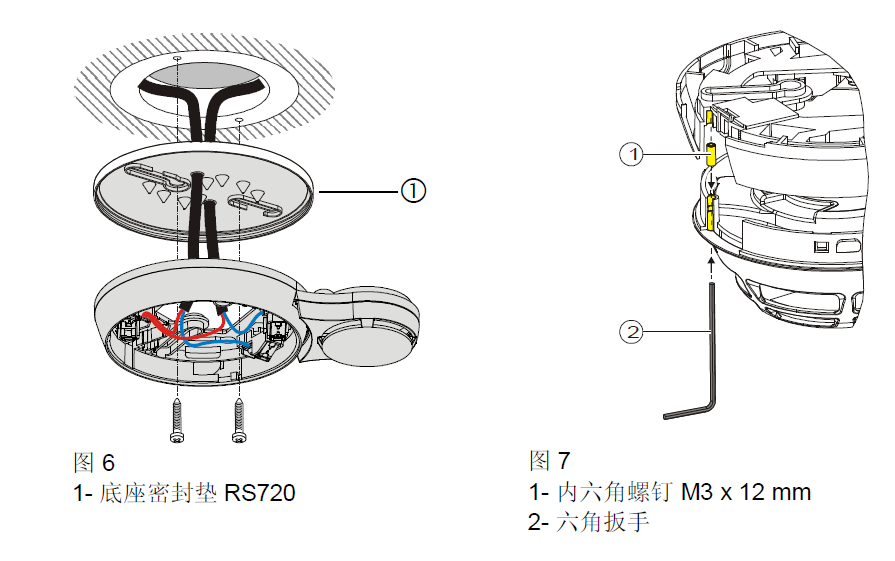

● 底座密封墊RS720 (圖 6)

   - 底座密封墊RS720 用于探測器的防潮防濕安裝， 防護等級: IP42

   - 配合底座DBS722-CN 使用

   - 僅適用于預埋盒形式的安裝方式

   - 安裝在底座DBS722-CN 與天花板之間

● 鎖裝置 LP720 (圖7)

   - 探測器使用鎖裝置LP720 后，可以防止被偷

   - 鎖裝置LP720 配合底座DBS722-CN 使用

   - 安裝過程：

     1. 將探測器插入底座。

     2. 沿安裝孔，用六角扳手將內六角螺釘擰緊（圖7）。
