特點

● 內置高性能 MCU，采用高效算法和低功耗技術

● 具備在線自檢測和校正功能，可以精確測量當前參數值，并對一定范圍內的異常進行自校正

● 鍵盤操作直接設置地址，方便工程調試和維護

● 可外接8個剩余電流互感器+4路溫度傳感器

● 剩余電流檢測回路可配置為過電流檢測

● 45℃到 140℃任意級報警溫度設置

● 300mA 到 1000mA 任意級報警剩余電流設置

● LED燈指示工作狀態

● 3’ LCD顯示，可查看實時測量值，報警值以及地址編號信息

● 傳感器/互感器輸入開/短路監視

● 1路報警輸出控制2A @24VDC

● 使用成熟總線技術，通訊穩定可靠，布線簡便，可直接安裝在干燥環境

應用

ECM521組合式電氣火災監控探測器準確采集剩余電流/溫度值，當達到預先設定的報警值時，探測器有聲光指示并且將信息上傳給電氣火災監控設備。

具備自檢功能，能檢測剩余電流互感器和溫度傳感器的功能是否正常，如有故障能及時上傳給電氣火災監控設備，有助于故障的定點排除。

探測器采用220VAC外部供電，探測器通過二總線與電氣火災監控設備相連。

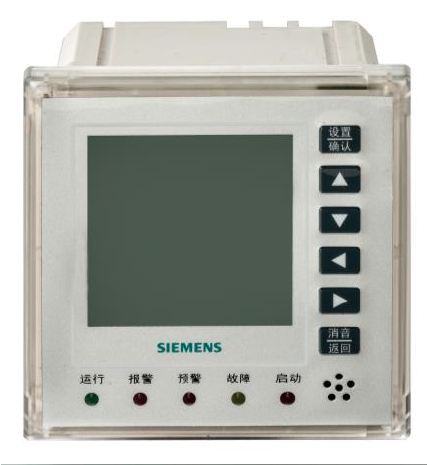

結構

指示燈

按鍵

安裝

準備工作

確定安裝方式：ECM521 組合式電氣火災監控探測器安裝在開關柜內部：直接安裝在平整表面上（圖3）。

表面安裝過程

注意！應該按現場的實際情況設定報警溫度值，嚴禁在現場帶電開蓋！

為保證產品安全性能、滿足CCCF 認證要求，請勿改裝該產品!

使用及操作

正常監視界面：

● 該界面下按“設置/確認”鍵進入菜單界面進行相關操作；

● 按“▲”、“▼”鍵切換通道查看各通道實時數據；

● 當有報警、預警或故障發生時按“返回/消音”鍵消音，對應的指示燈會進入消音常亮模式，此時按“?”、“?”鍵可在實時數據界面、報警界面、預警界面、故障界面間進行切換查看；

● 該界面下每次長按“▲”鍵3 秒可在瀏覽模式/HAND(手動瀏覽模式)和/AUTO（循環瀏覽模式）間進行切換；

菜單界面

● 該界面下按“▲”、“▼”鍵選擇對應的子菜單項，按“設置/確認”鍵進入對應的子菜單；

● 當顯示未登錄時，用戶進入本機信息項后是沒有編輯權限的，如需要修改本機地址時，需先進行用戶登錄，登錄密碼默認為1234，登錄成功后自動返回菜單，菜單右上角顯示已登錄，此時進入本機信息菜單后則可以進行修改地址操作;

● 本儀表自帶系統參數校正功能，當實時數據不準確時，請先確認互感器是否準確，確認互感器沒有問題后請將互感器接入“漏電1”通道，按住設置/確認鍵，重啟儀表，此時進入如下圖界面：

分別調整漏電發生器電流值到100、800、1000 三個值，每次等待采集值穩定后按“▼”鍵執行保存，1000mA 時按下“▼”鍵后，系統自動保存校準值并重啟，校表完畢。

應該按現場的實際情況設定報警值。

維護

● 每年對所有設備進行一次外觀檢查，嚴重污染和機械損壞的設備必須更換。

● 無論在何種工作環境下，使用12年的設備需要予以更換。

● 產品報廢后請勿隨意丟棄，請依照《廢棄電器電子產品回收處理管理條例》等國家相關規定處置。

外形尺寸（單位：mm）

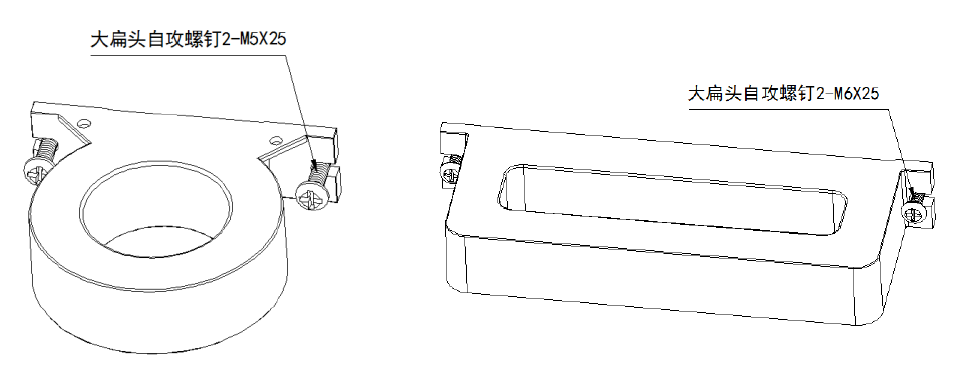

互感器結構

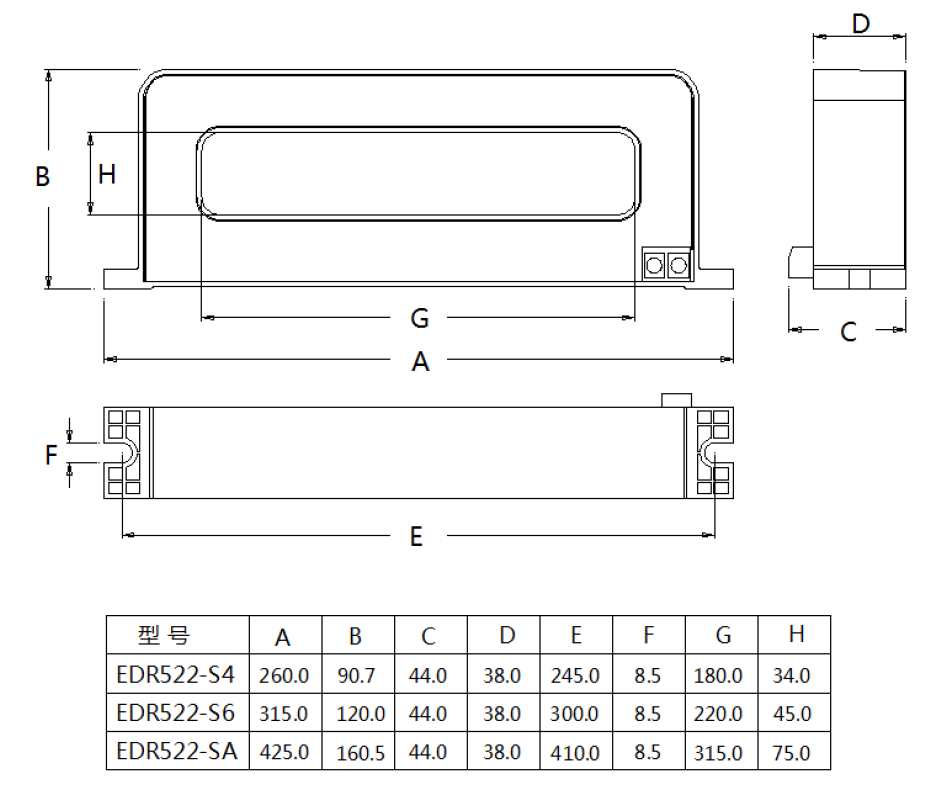

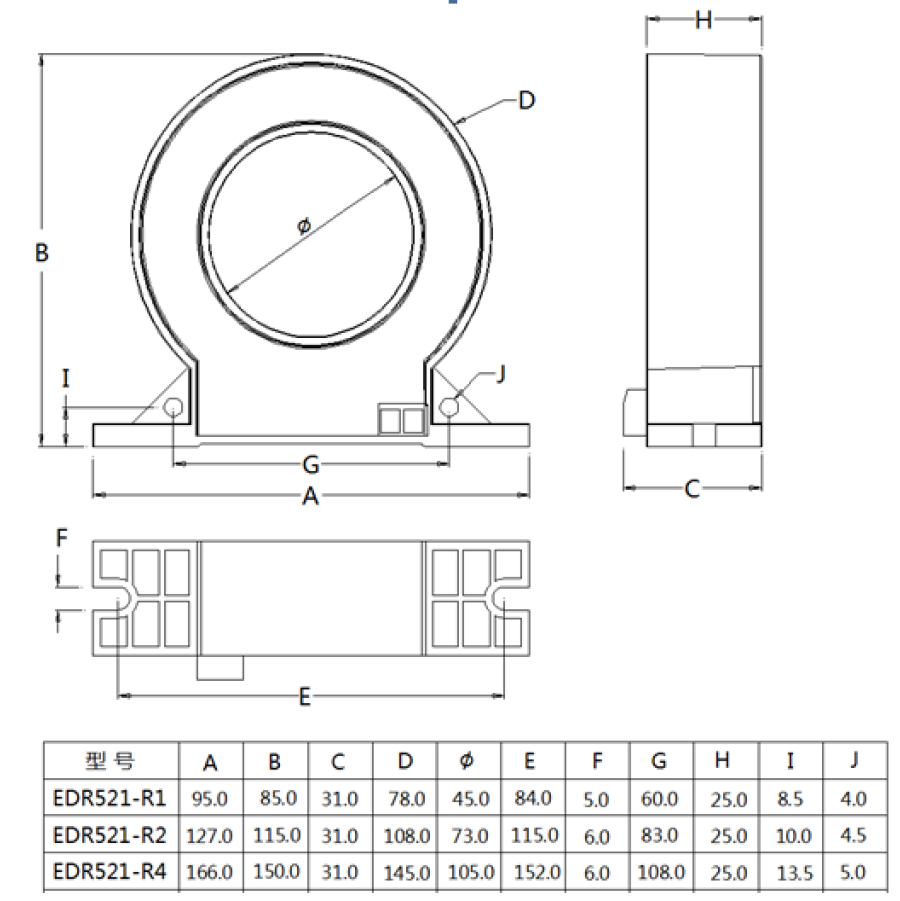

互感器外形尺寸（單位：mm）
