特點

● 總線短路故障排除后，可自動將被隔離出去的部分重新納入系統

● 總線輸入、輸出信號無極性

● LED指示燈顯示狀態

● 可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境

應用

隔離模塊串接到總線中:

當隔離模塊輸出所連接的電路發生短路故障時，隔離模塊內部電路中的自復熔絲斷開，同時內部電路中的繼電器吸合，將隔離模塊輸出所連接的電路完全斷開?？偩€短路故障修復后，繼電器釋放，自復熔絲恢復導通，隔離模塊輸出所連接的電路重新納入系統。

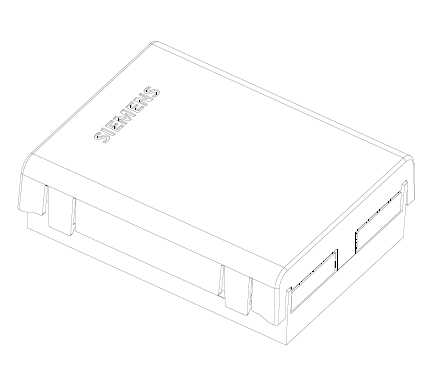

結構

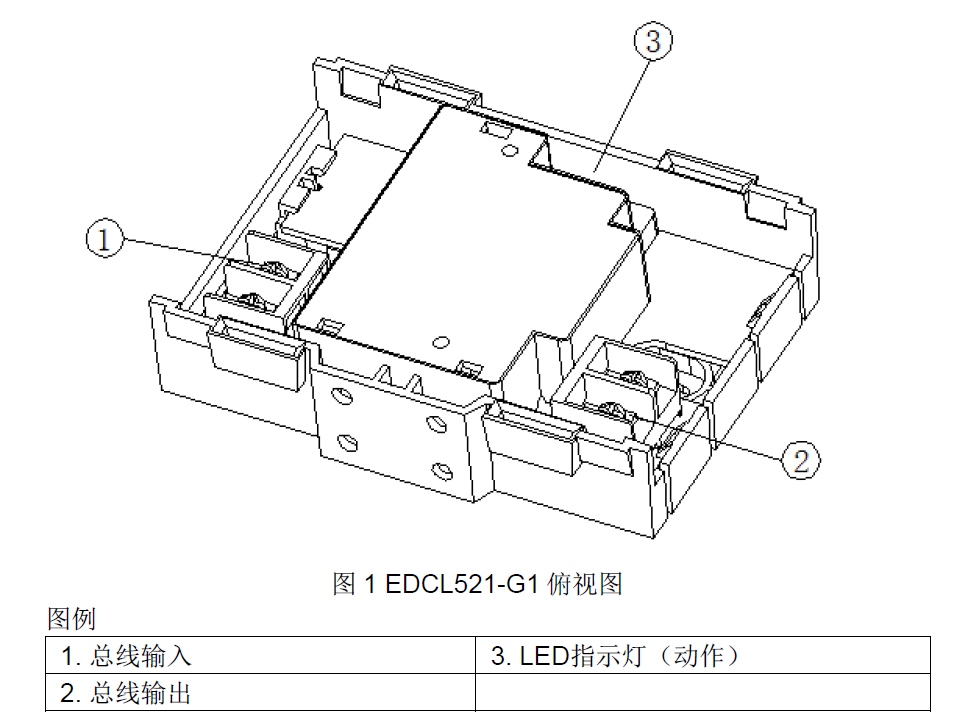

模塊包含底座、印刷電路板、上面板和模塊保護蓋。印刷電路板上配有LED 指示燈，用來指示線路的狀態。印刷電路板的上面板為透明，使得LED 指示燈的狀態隨時可見。

為保護模塊不受環境因素侵害，有防水保護盒可供安裝選擇。

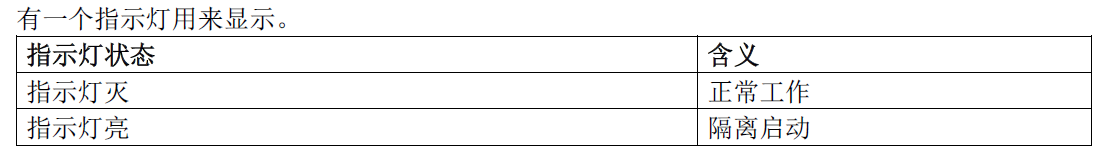

指示燈

安裝

準備工作

確定安裝方式：EDCL521 隔離模塊有以下幾種安裝方式：

– 安裝在控制器或開關柜外面：使用FDCH221 保護盒（圖3/4）。

– 安裝在控制器或開關柜內部：直接安裝在平整表面上（圖2）。

防水！

在潮濕或有水的環境中需使用 FDCH221 保護盒。

安裝保護盒FDCH221

1. 打開保護盒蓋。

2. 確定進線位置，并打通進線孔。

3. 用2 個螺釘（M4）將保護盒固定在平整表面上（圖3。安裝孔距離：182.0±1.0mm。

4. 通過防水接頭（需自備）接入并固定好電纜。

5. 用4 個螺釘固定帶有密封條的盒蓋（圖4）。

保護盒蓋是透明的，選擇適當的安裝位置，確保LED 燈隨時可見。

裝入保護盒

注意！

避免EDCL521 隔離模塊過熱。

1. 打開盒蓋。

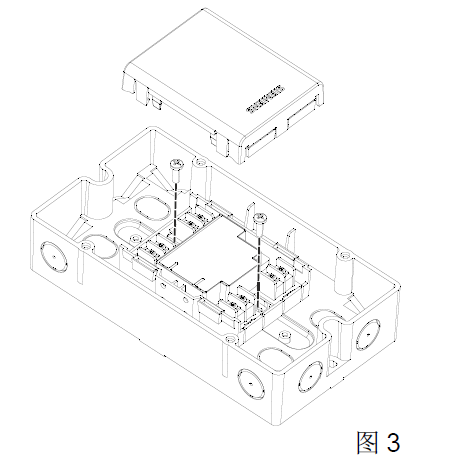

2. 用2 個螺釘將模塊固定在保護盒底部（圖3）。

3. 蓋上盒蓋。

表面安裝過程

1. 將模塊放置在平整的表面上。

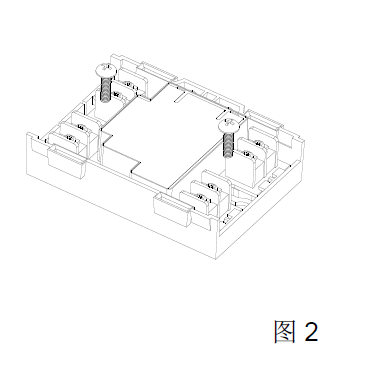

2. 用2 個螺釘（M4）將模塊固定（圖2）。安裝孔距離：63.5±1.0mm。

為保證產品安全性能、請勿改裝該產品!

維護

– 每年對所有設備進行一次外觀檢查，嚴重污染和機械損壞的設備必須更換。

– 無論在何種工作環境下，使用12 年的設備需要予以更換。

– 產品報廢后請勿隨意丟棄，請依照《廢棄電器電子產品回收處理管理條例》等國家相關規定處置。

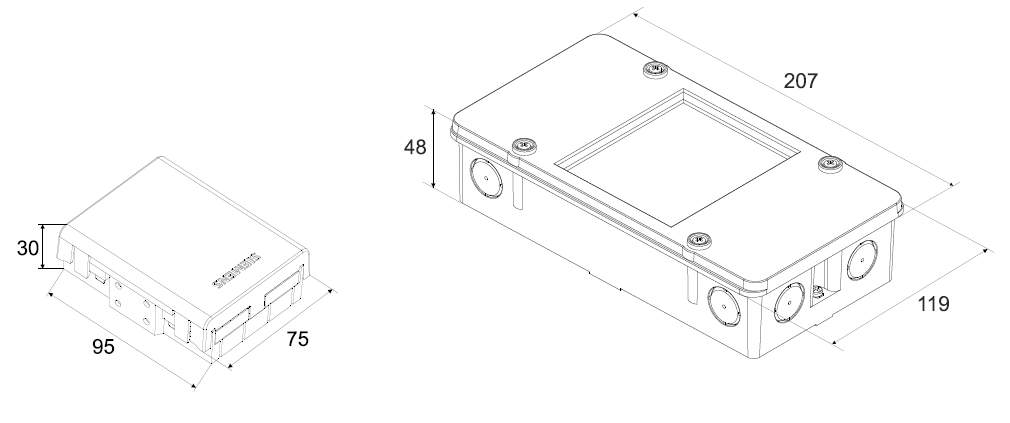

外形尺寸（單位：mm）
