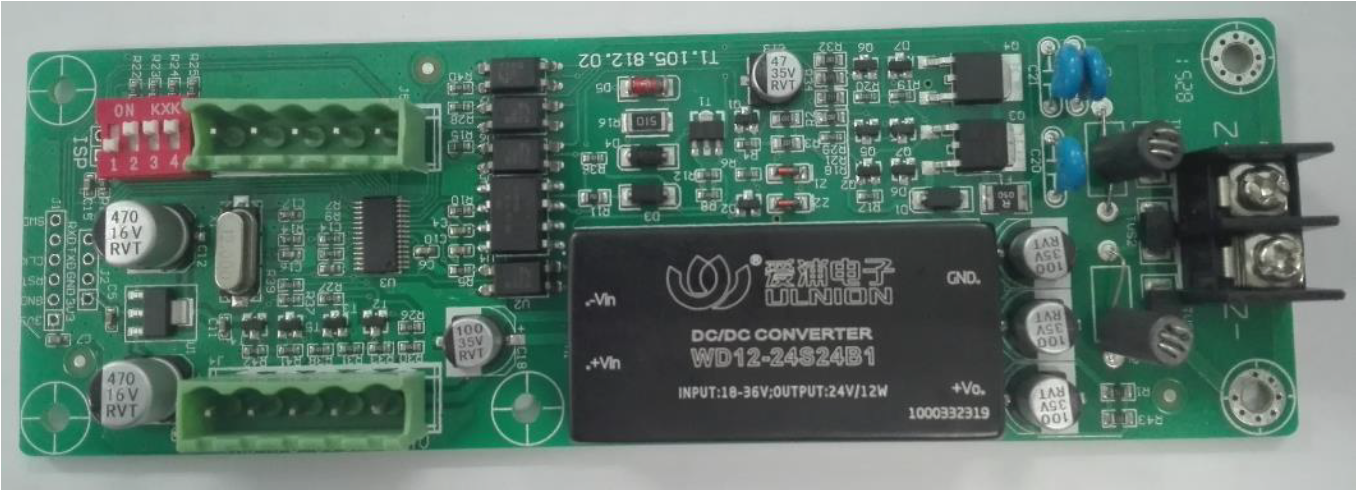

ECI5201 回路卡
ECI5201 回路卡
概述
- ECI5201回路卡專為EC521系列控制器設計，用于連接ED521/2系列現場部件。
- ECI5201回路卡包含1條回路，每條回路可以連接254個現場部件。
- ECI5201回路卡采用兩總線無極性的連接方式，現場總線支路布線，可任意分支。
- 有過載保護功能。
- 短路時自動啟動回路保護功能，解除故障，回路卡能自動恢復正常。
性能參數
| 每個回路卡所帶最大回路數 | 1 |
| 每條回路最多可接現場部件 | 254 |
| 每條回路最大的負載電流 | 300mA |
| 現場總線推薦線型 | 推薦RVS1.0~RVS1.5 |
| 支路最遠距離 | 1200m |
| 回路阻抗 | ≤60Ω(單線) |
| 回路容抗 | ≤ 500nF |
| 短路自動保護（隔離） | 有 |
| 回路工作電壓 | 15 … 28 VDC |
| 靜態電流 | 30mA |
| 最大電流 | 200mA |
| 工作溫度 | 0 ~ +50℃ |
| 貯存溫度 | -20 ~ +60℃ |
| 相對濕度 | ≤95% (40±2℃) |
| 回路卡尺寸 | 120*110mm |

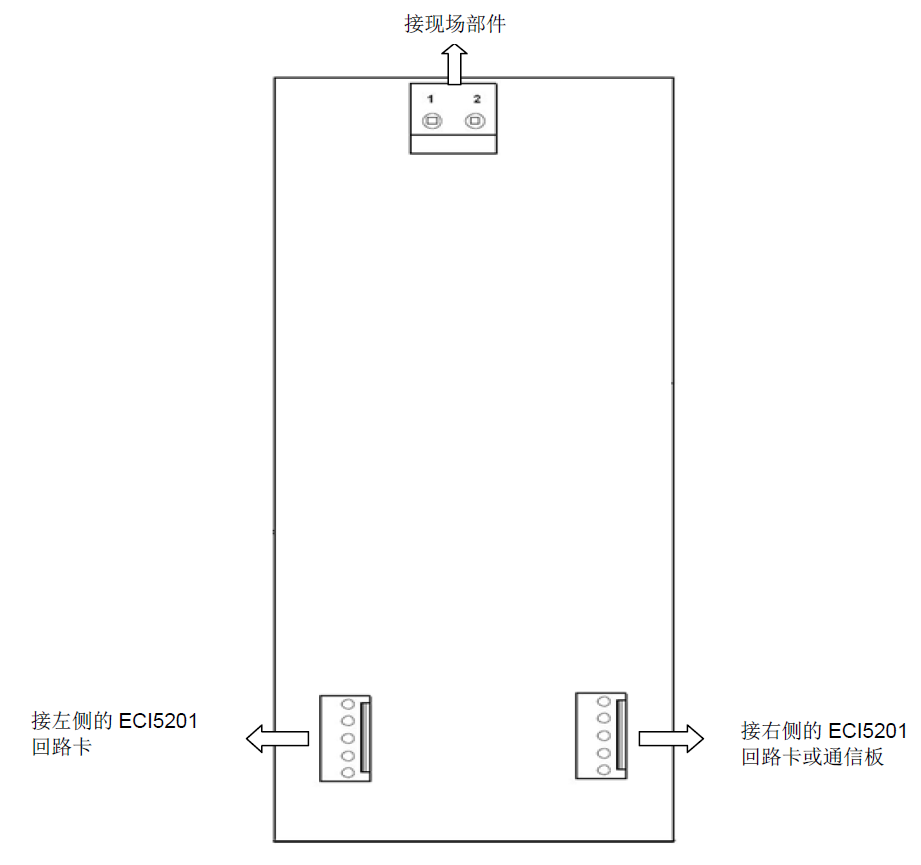

接線圖

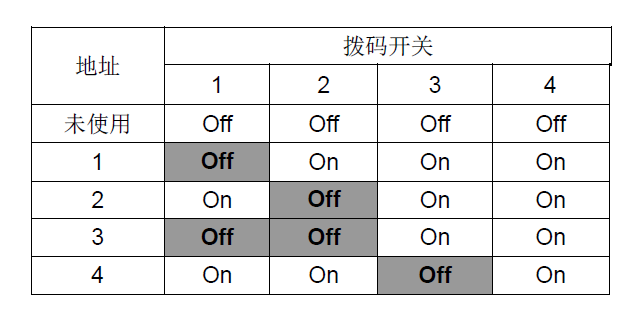

撥碼開關設置
回路卡上分別有一個4位撥碼開關，用于設定回路卡地址。1至3位有效，地址為1至4。
